Vodorovná upínka AMF 6833 s úhlovou patkou - velikost 3 (93336)

Kód: 39410030
893 Kč 738 Kč bez DPH
Na dotaz

Vodorovná upínka AMF 6833 s otevřeným přídržným ramenem a úhlovou patkou, pozinkovaná

Detailní informace

Detailní popis produktu

Vodorovná upínka AMF 6833 s úhlovou patkou - velikost 3 (93336)

Vodorovná upínka s úhlovou patkou

Provedení: Vodorovný upínák s otevřeným přídržným ramenem a úhlovou patkou. Pozinkovaný a pasivovaný. Nýty z oceli INOX se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 0 a 1. Místa uložení namazána. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Pojistka proti ztrátě přítlačného šroubu na konci upínacího ramena.

Použití: Pro namontování zboku.

Rozsah dodávky: Komplet se zušlechtěným pozinkovaným přítlačným šroubem.

Upozornění: Příčné rameno pro 2-bodové upnutí viz (obj. č. 3946).


Technické parametry:


Velikost: 3
Přídržná síla F1: 1,8 kN
Přídržná síla F2: 2,5 kN
Přítlačný šroub: M8 x 45
Hmotnost: 390 g

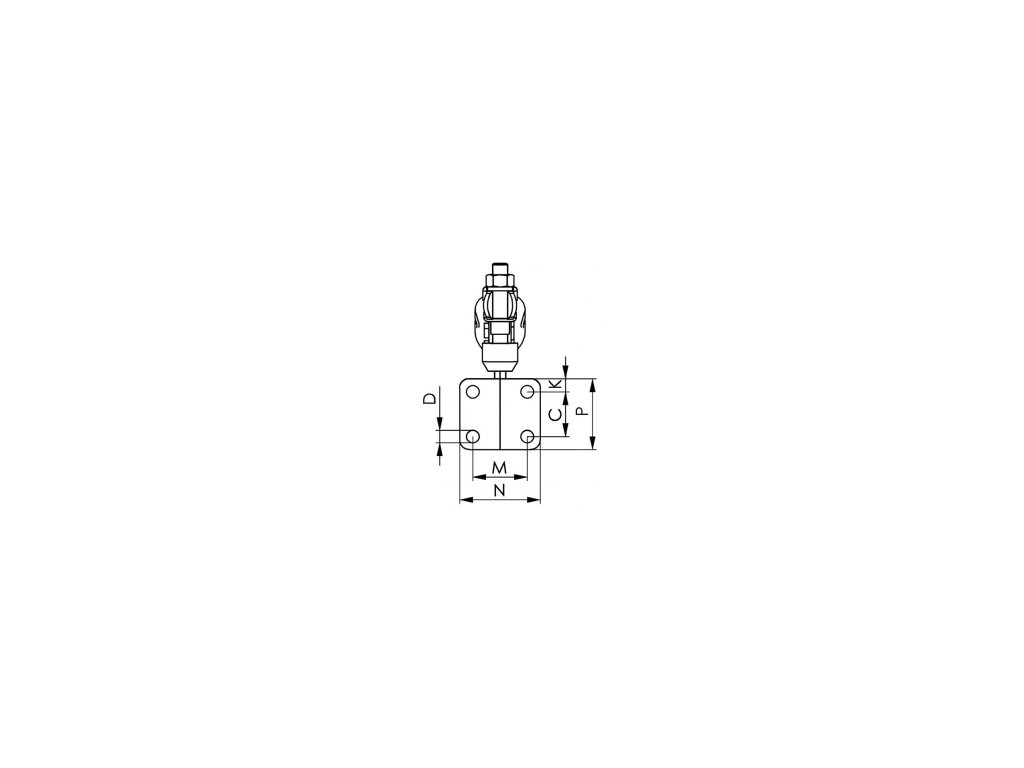

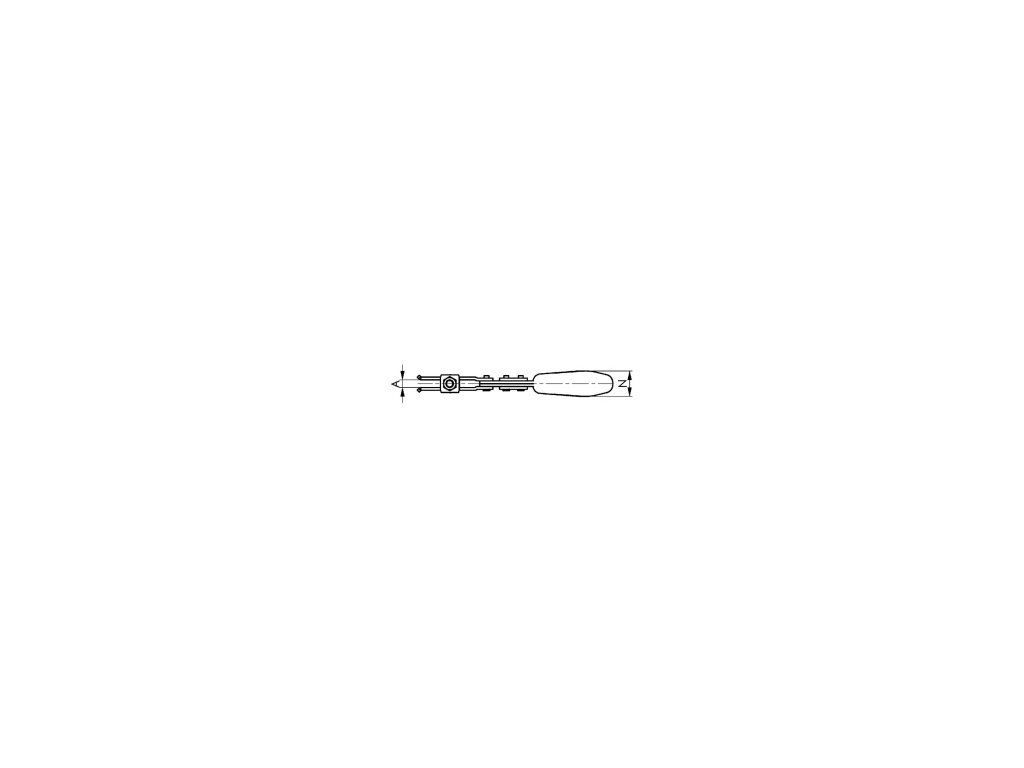

A: 8
B: 59
C: 24
D: 6,8
E: 37
F: 6,5
H: 70
H1: 86,5
H2: 86
HW min.: 5
HW max.: 16
I: 15
K: 7
L1: 206
M: 28,5
N: 42,5
P: 38
alpha: 90°

Doplňkové parametry

Kategorie: Upínací nářadí
Záruka: 2 roky
Hmotnost: 0.39 kg
