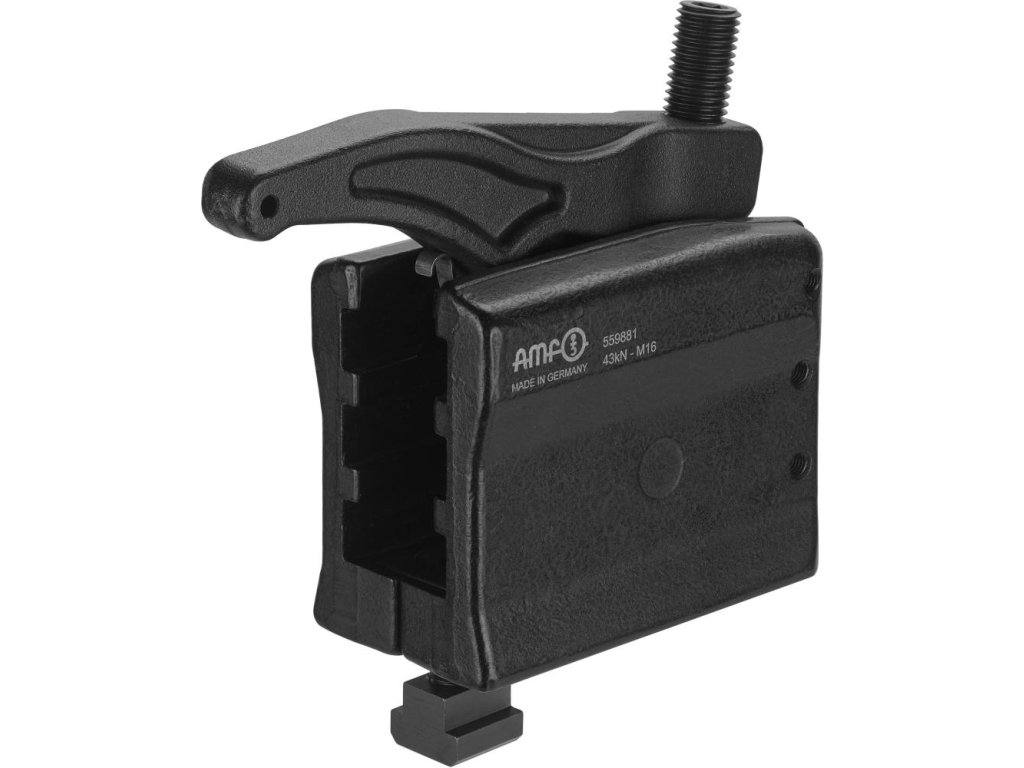

Páková upínka 3 stupňová AMF 7630 - 43 M16x18 (559881)

Kód: 38060005
10 469 Kč 8 652 Kč bez DPH
Skladem do 48 hodin

Páková upínka 3 stupňová AMF 7630. Komplet s 3stupňovým nosným prvkem, upínací jednotkou a upevňovací sadou

Detailní informace

Detailní popis produktu

Páková upínka 3 stupňová AMF 7630 - 43 M16x18 (559881)

Páková upínka, 3stupňová

Provedení: Z legované kalené oceli, kovaná a černě pozinkovaná. Komplet s 3stupňovým nosným prvkem, upínací jednotkou a upevňovací sadou. Plochá čelist v hladké a rýhované variantě, k dostání volitelně. Pojistka proti ztrátě díky závitovému kolíku na všech stupních, trojitý plynulý rozsah přestavení, vysoké upínací síly od 22 kN do 49 kN, výšku a délku lze plynule přestavit, díky velmi robustní konstrukci je možné rychlé a snadné upnutí. Snadná montáž prvků, použití v T-drážkách 14 až 28 mm, resp. v destičkách s rastrem M12, M16, M20, 2 varianty ploché čelisti.

Použití:
1. Nosný prvek umístěte do požadované polohy na pracovním stole a upevněte předepsaným utahovacím momentem Md.
2. Upínací rameno uveďte do požadované polohy.
3. Obrobek se upne pomocí seřizovacího šroubu.

Upozornění: Max. zatížení se může lišit v závislosti na upnutí a stavu závitu (mazání). Není vhodné k použití na vstřikovacích strojích pro tlakové lití a na lisech.

Doplňkové parametry

Kategorie: Upínací nářadí
Záruka: 2 roky
Hmotnost: 2.01 kg
Velikost: 43
M: M16
Drážka: 18 mm
H: 16 - 147 mm
E: 48 - 144 mm
Upínací síla: 43 kN
Hmotnost: 6,85 kg
