Upínka s dvojitým klínem IBT šířka 12,3 mm (80500)

Kód: 39170200
416 Kč 344 Kč bez DPH
Skladem do 4-8 dnů

Upínka s dvojitým klínem IBT - Univerzální upínací systém k upínání obrobků všech tvarů, pravoúhlých, šikmých, konkávních nebo konvexních

Detailní informace

Detailní popis produktu

Upínka s dvojitým klínem IBT šířka 12,3 mm (80500)

 Dvojitý klínový upínák

Univerzální upínací systém k upínání obrobků všech tvarů, pravoúhlých, šikmých, konkávních nebo konvexních.

Použití: Speciálitou tohto upínacího přípravku je ocelový šroub (pevnost 10.9) s excentrickou hlavou. Excentr zajišťuje upnutí při velmi vysoké upínací síle. Jako upínací prvek slouží mosazná šestihranná podložka.

Použití: S dorazovými kolíky a 1 nebo 2 upínacími šrouby můžete upnout každý obrobek nejrůznějších tvarů. Nízká konstrukce umožňuje snadné obrábění povrchu obrobku. Při programování CNC tak není nutné brát v úvahu polohu upínacích drápů. Kromě toho dovolují malé rozměry prostorově úsporné vícebodové upnutí. Upínací svorky lze použít i jako doraz.

Provedení: Hliníkový profil s povrchovou úpravou, kalený ocelový klín. Díky malým rozměrům je možné upnutí ve více bodech.

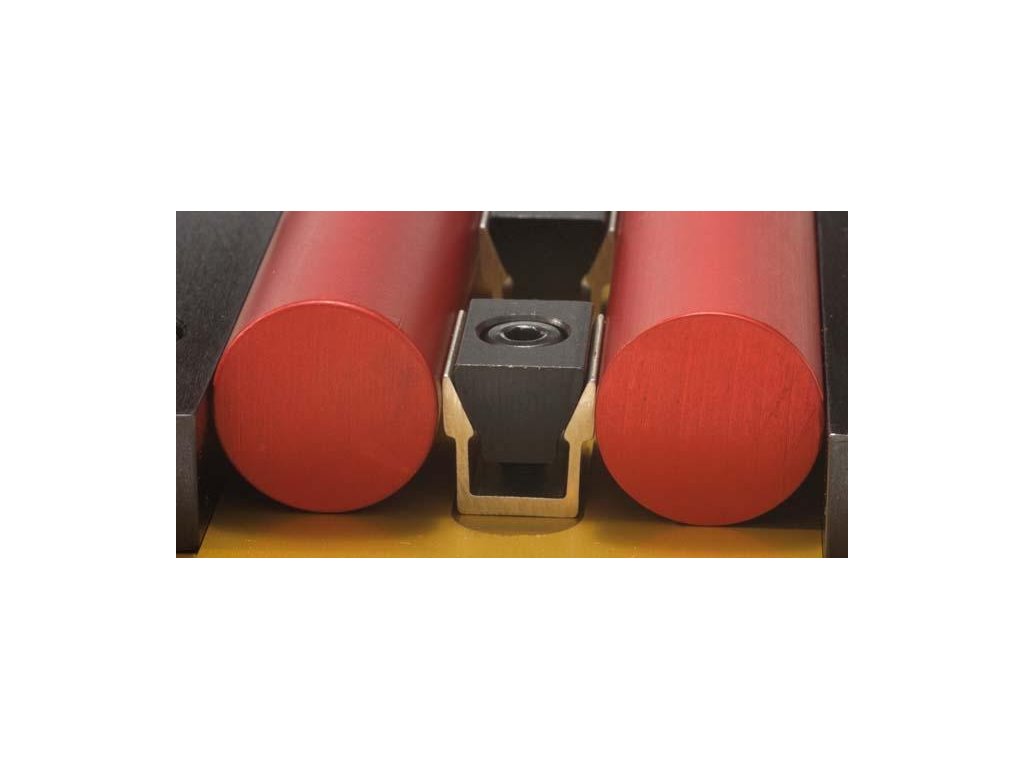

Použití: Pomocí jediného upínacího prvku jsou současně upnuty 2 obrobky. Ideální pro upnutí kulatých a pravoúhlých obrobků

Technické parametry

Šířka B: 12,3 mm
max. rozevření: 13,2 mm
Výška H: 14,5 mm
Délka L: 15,9 mm
Rozměr B1: 10,4 mm
Rozměr B2: 12,3 mm
Rozměr H2: 5,6 mm
Šroub: M4
SW: 3
Upínací síla: 2,2 kN



Doplňkové parametry

Kategorie: Upínací nářadí
Záruka: 2 roky
Hmotnost: 0.01 kg
