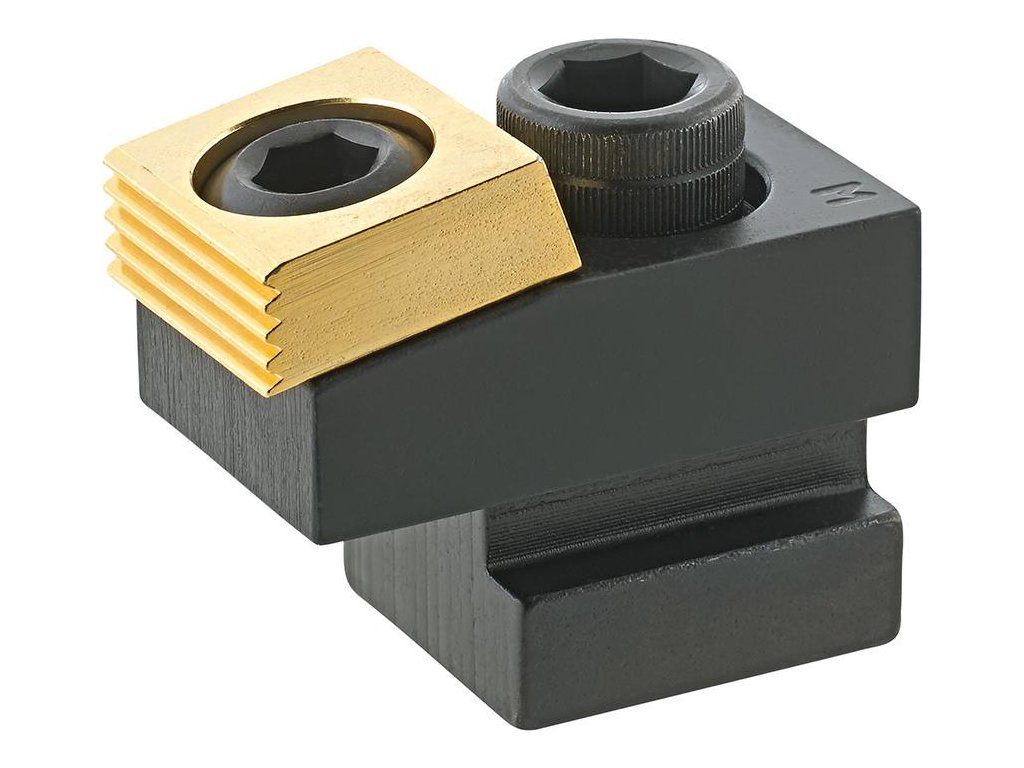

Upínka s drápem a excentrickým šroubem IBT pro drážku 18 mm (54018)



Upínka s drápem a excentrickým šroubem IBT k upínání obrobků všech tvarů, pravoúhlých, šikmých, konkávních nebo konvexních

Dostupnost Skladem do 4-8 dnů
2 259 Kč
1 867 Kč bez DPH

Kód produktu 39170160
Značka IBT
Webová stránka značky ibt-gmbh.de/mitee-bite.html
Kategorie Upínací nářadí
Záruka 2 roky


Upínka s drápem a excentrickým šroubem IBT pro drážku 18 mm (54018)

Přítlačný upínací dráp s excentrickým šroubem

Univerzální upínací systém k upínání obrobků všech tvarů, pravoúhlých, šikmých, konkávních nebo konvexních.

Použití: Speciálitou tohto upínacího přípravku je ocelový šroub (pevnost 10.9) s excentrickou hlavou. Excentr zajišťuje upnutí při velmi vysoké upínací síle. Jako upínací prvek slouží mosazná šestihranná podložka.

Použití: S dorazovými kolíky a 1 nebo 2 upínacími šrouby můžete upnout každý obrobek nejrůznějších tvarů. Nízká konstrukce umožňuje snadné obrábění povrchu obrobku. Při programování CNC tak není nutné brát v úvahu polohu upínacích drápů. Kromě toho dovolují malé rozměry prostorově úsporné vícebodové upnutí. Upínací svorky lze použít i jako doraz.

Provedení: Se zušlechtěným drážkovým kamenem T a kalenou upínací podložkou.

Provedení: Upínací podložku můžete otočit tak, aby byla hladkou stranou upnuta již obrobená strana obrobku bez poškození. Kromě toho můžete ozubenou hranou upínat řezané díly, kované díly nebo odlitky. Efekt přitlačení zatlačí obrobek na podložku. Upínací podložka se přizpůsobí úhlu obrobku, takže můžete upnout i obrobky bez pravých úhlů.




Podobné produkty

Hmotnost 0.33 kg
Šířka drážky 18 mm
A 50 mm
B 28,4 mm
C 16 mm
D 25,5 mm
E 9,6 mm
Dráha excentru 2 mm
Upínací síla 18 kN
