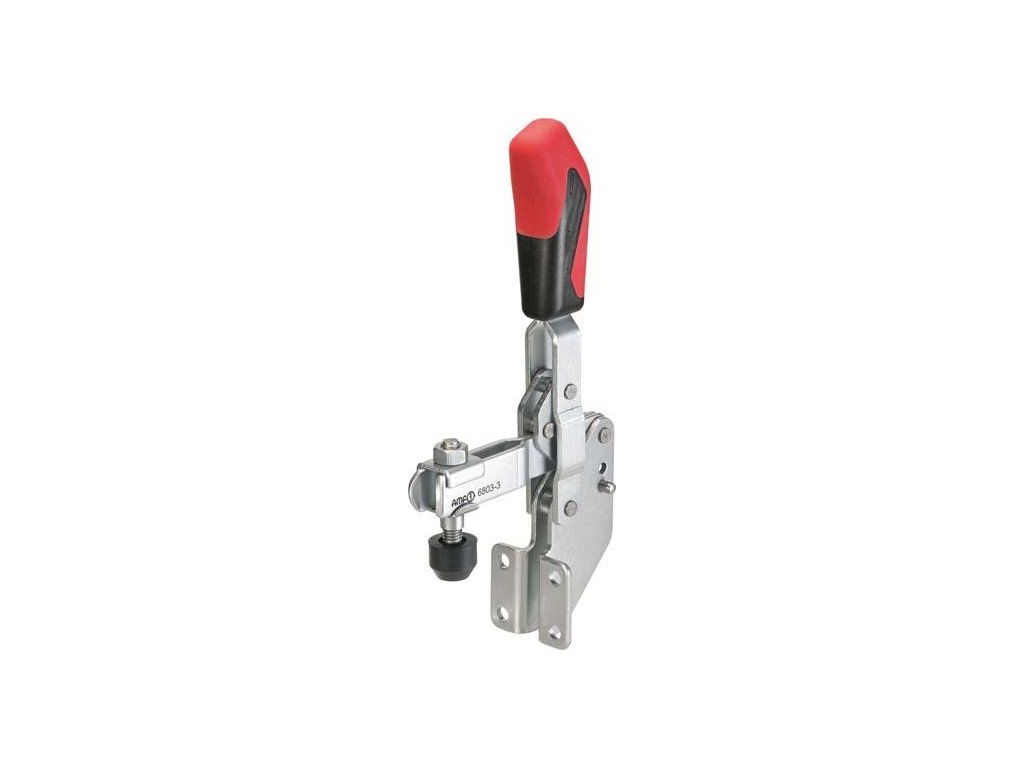

Svislá upínka AMF 6803 se úhlovou patkou - velikost 2 (90324)



Svislá upínka AMF 6803 se úhlovou patkou a otevřeným přídržným ramenem

Dostupnost Skladem do 48 hodin
Můžeme doručit do
23.9.2020
588 Kč
486 Kč bez DPH

Kód produktu 39380020
Značka AMF
Webová stránka značky amf.de/en/
Kategorie Upínací nářadí
Záruka 2 roky


Svislá upínka AMF 6803 se úhlovou patkou - velikost 2 (90324)

Svislá upínka s úhlovou patkou

Provedení: Svislá upínka s otevřeným přídržným ramenem a úhlovou patkou. Pozinkovaný a pasivovaný. Nýty z oceli INOX se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 1. Místa uložení namazána. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Pojistka proti ztrátě přítlačného šroubu na konci upínacího ramena.

Použití: Pro namontování zboku.

Rozsah dodávky: Svislá upínka komplet se zušlechtěným pozinkovaným přítlačným šroubem.

Upozornění: Příčné rameno pro 2-bodové upnutí viz (obj. č. 3946). Velikost 2 je k dostání na vyžádání i v provedení s ocelí INOX

alpha*: Úhel otevření je možné prodloužit nalisováním dorazového kolíku


Technické parametry:


F1: 1 kN
F2: 1,2 kN
Přítlačný šroub: M6 x 35
Hmotnost: 220 g
A: 6
B: 41
C: 20
D: 6,1
E: 25
F: 6
H: 60
H1: 167
HW min.: 7,5
HW max.: 15,5
I: 12
K: 6
L1: 77
L2: 81
M: 25,5
N: 37
Ø: 5
P: 32
alpha: 105°
alpha*: 60°
