Svislá upínka AMF 6800 ESD - velikost 0 (562483)

Kód: 38130010
578 Kč 478 Kč bez DPH
Skladem do 48 hodin

Svislá upínka AMF 6800 ESD s ochranným uzávěrem a rukojetí z materiálu odvádějícího elektrostatický výboj (disipativního materiálu).

Detailní informace

Detailní popis produktu

Svislá upínka AMF 6800 ESD - velikost 0 (562483)

Svislá upínka ESD

Provedení: S ochranným uzávěrem a rukojetí z materiálu odvádějícího elektrostatický výboj (disipativního materiálu). S otevřeným přídržným ramenem a vodorovnou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli se u provedení velikosti 2 a 3 pohybují v tvrzených pouzdrech.
Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s
s ochranou proti sevření prstů, pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena.

Použití: Svislá upínka ESD byla vyvinuta speciálně pro použití v ochranných ESD zónách (EPA –electrostatic protected area) pro práce na elektrostaticky citlivých komponentách, konstrukčních skupinách nebo přístrojích v souladu s normou DIN EN 61340-5-1.

Rozsah dodávky: Svislá upínka komplet se zušlechtěným, pozinkovaným přítlačným šroubem


alpha*: Úhel otevření lze prodloužit nalisováním dorazového kolíku. alpha*: Úhel otevření lze prodloužit nalisováním dorazového kolíku.

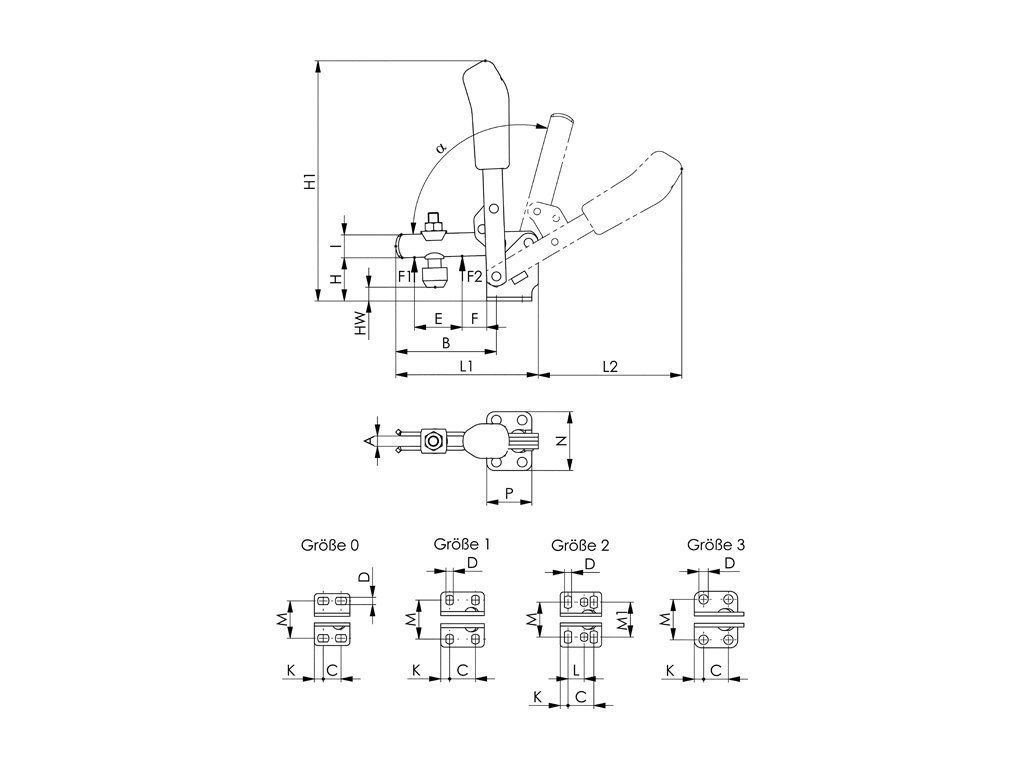

Technické parametry:


Velikost: 0
F1: 0,5 kN
F2: 0,7 kN
Přítlačný šroub: M4 x 25
Hmotnost: 60 g
A: 4
B: 31
C: 8,5–13,5
D: 4,5
E: 14
F: 5
H: 18
H1: 81
HW min.: -1,5
HW max.: 3,5
I: 8
K: 5,5
L1: 49
L2: 50
M: 23
N: 32
P: 22
alpha: 95%
alpha*:



Doplňkové parametry

Kategorie: Upínací nářadí
Záruka: 2 roky
Hmotnost: 0.1 kg
