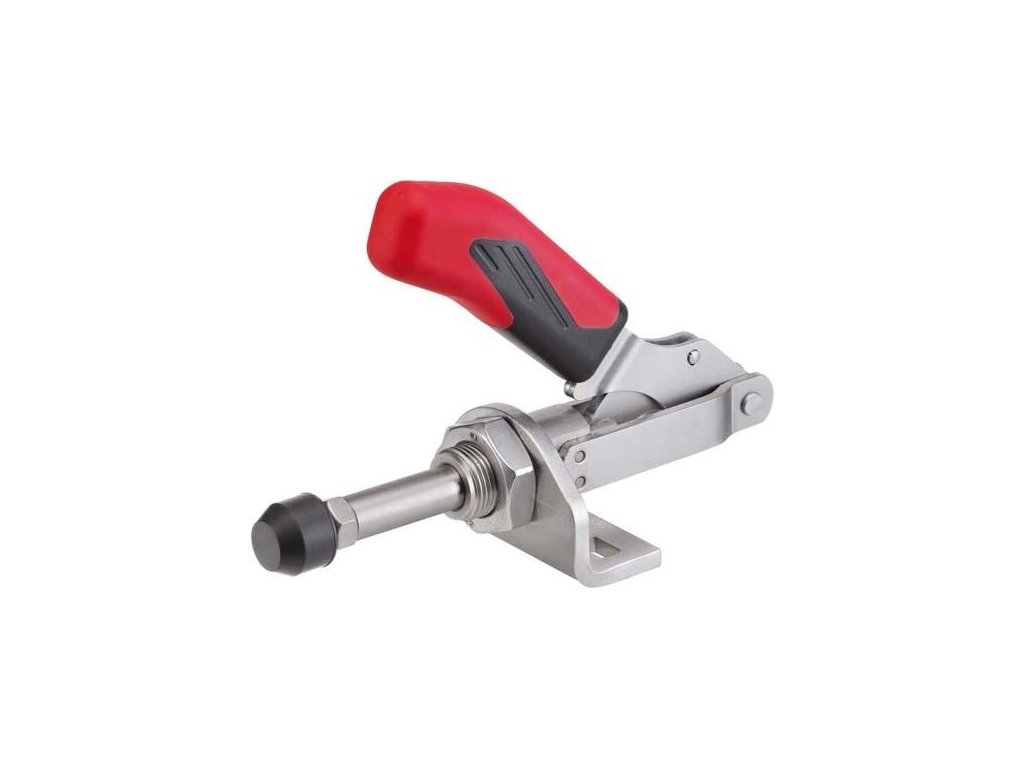

Ojnicová (páková) upínka AMF 6841 s malou úhlovou patkou - velikost 5 (94151)



Ojnicová (páková) upínka AMF 6841 s malou úhlovou patkou. Táhla a ruční páky pracují stejnoměrně

Dostupnost Skladem do 4 dnů
1 476 Kč
1 220 Kč bez DPH

Kód produktu 39420050
Značka AMF
Webová stránka značky amf.de/en/
Kategorie Upínací nářadí
Záruka 2 roky


Ojnicová (páková) upínka AMF 6841 s malou úhlovou patkou - velikost 5 (94151)

Tlaková upínka s malou úhlovou patkou

Provedení: Tlačný a tažný upínák s malou úhlovou patkou (táhla a ruční páky pracují stejnoměrně). Dlouhé vedení táhla s upevňovacím závitem a maticí Pozinkovány a pasivovány. Pákové díly a táhlo jsou vyrobeny ze zušlechtěné oceli. Nýty z oceli INOX se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 0, 1 a 5. Místa uložení jsou namazána. Rukojeť z červeného plastu, odolného proti oleji.
U velikostí 0, 2 a 3: Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Ruční páku lze otočit do libovolné úhlové polohy k základní ploše.

Použití: Používejte jako upínák, který pracuje na principu tlaku a tahu. Upínák lze upevnit bez úhlové patky na plechové stěny nebo do tělesa přípravku zašroubovat pomocí závitu.

Rozsah dodávky: Komplet se zušlechtěným pozinkovaným přítlačným šroubem.


Technické parametry:


F1: 4,5 kN
F2: 4,5 kN
Přítlačný šroub: M12 x 50
Hmotnost: 880 g
A: 16
B min.: 41,5
B max.: 81,5
D: 8,5
E: 50
H: 30
H1: 129,5
Zdvih: 40
HW min.: 30
HW max.: 50
K: 15,5
L1: 171,5
L2: 25
L3: 158
M2: M24 x 1,5
N: 65
P: 35
