Excentrická upínací svorka s drážkovým T-kamenem IBT pro drážku 22 mm (50436)



Excentrická upínací svorka s drážkovým T-kamenem IBT k upínání obrobků všech tvarů, pravoúhlých, šikmých, konkávních nebo konvexních

Dostupnost Skladem do 4-8 dnů
1 606 Kč
1 327 Kč bez DPH

Kód produktu 39170130
Značka IBT
Webová stránka značky ibt-gmbh.de/mitee-bite.html
Kategorie Upínací nářadí
Záruka 2 roky


Excentrická upínací svorka s drážkovým T-kamenem IBT pro drážku 22 mm (50436)

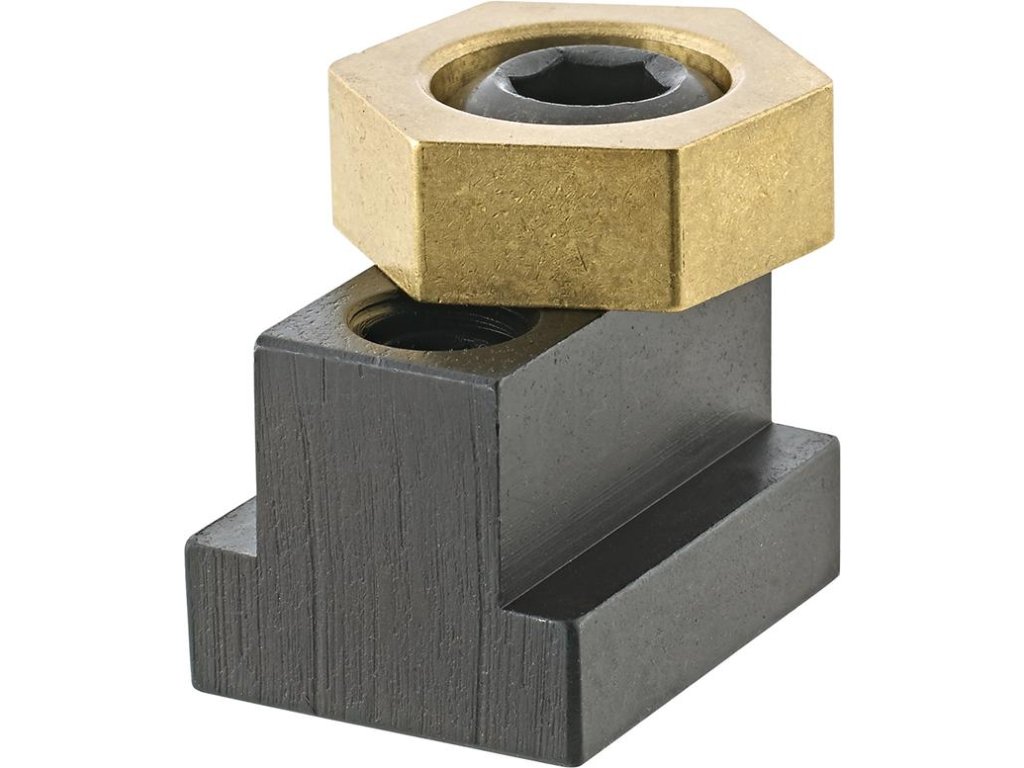

Excentrická upínací svorka s drážkovým T-kamenem

Univerzální upínací systém k upínání obrobků všech tvarů, pravoúhlých, šikmých, konkávních nebo konvexních.

Použití: Speciálitou tohto upínacího přípravku je ocelový šroub (pevnost 10.9) s excentrickou hlavou. Excentr zajišťuje upnutí při velmi vysoké upínací síle. Jako upínací prvek slouží mosazná šestihranná podložka.

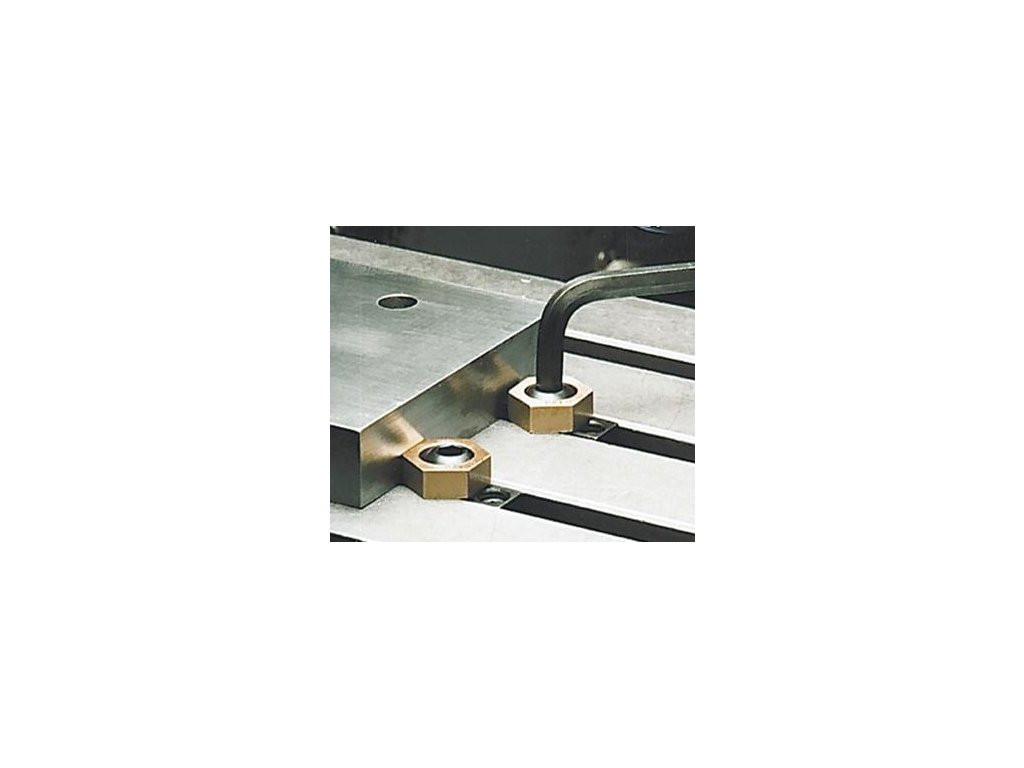

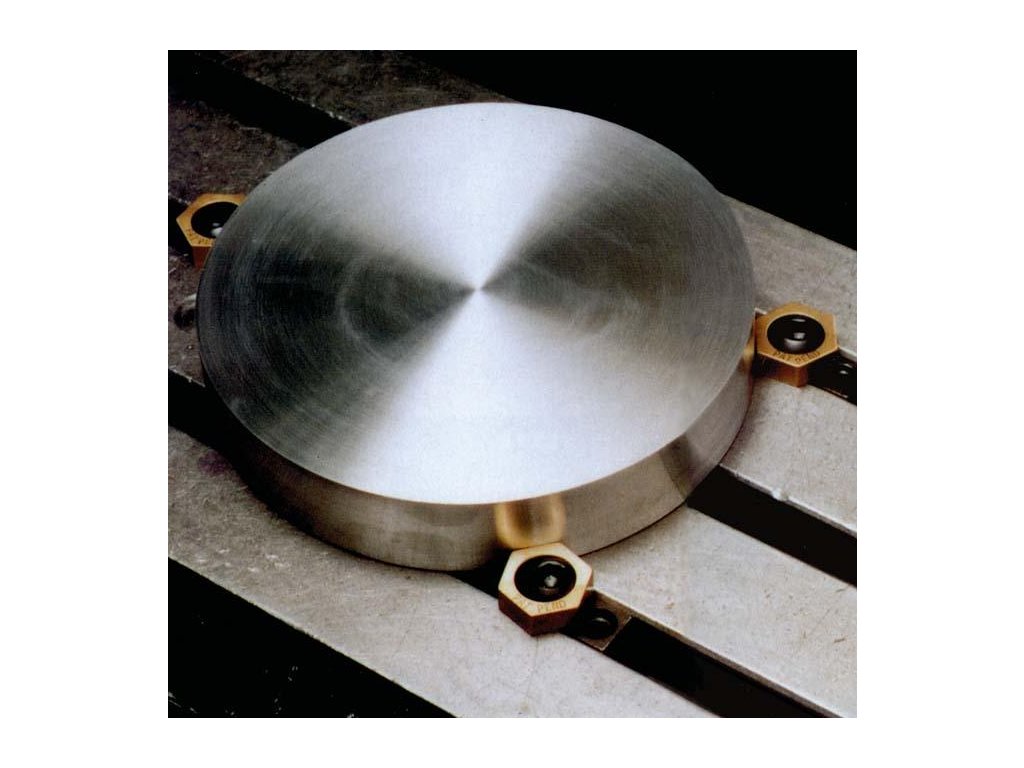

Použití: S dorazovými kolíky a 1 nebo 2 upínacími šrouby můžete upnout každý obrobek nejrůznějších tvarů. Nízká konstrukce umožňuje snadné obrábění povrchu obrobku. Při programování CNC tak není nutné brát v úvahu polohu upínacích drápů. Kromě toho dovolují malé rozměry prostorově úsporné vícebodové upnutí. Upínací svorky lze použít i jako doraz.

Použití: Zušlechtěné drážkové T-kameny jsou zasunuty do T-drážek a aretovány závitovým kolíkem. Upnutí je provedeno šroubováním excentrického šroubu.



Podobné produkty

Hmotnost 0.41 kg

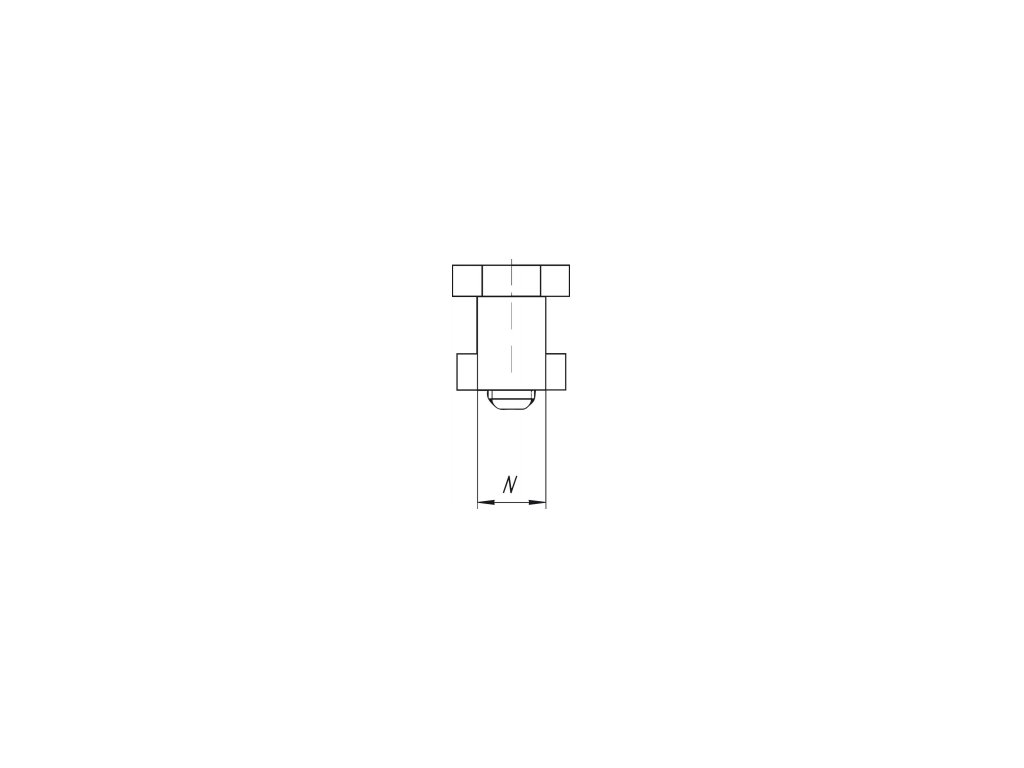

Šířka drážky TN 22 mm
Závit M16
Vnitřní šestihran 12 mm

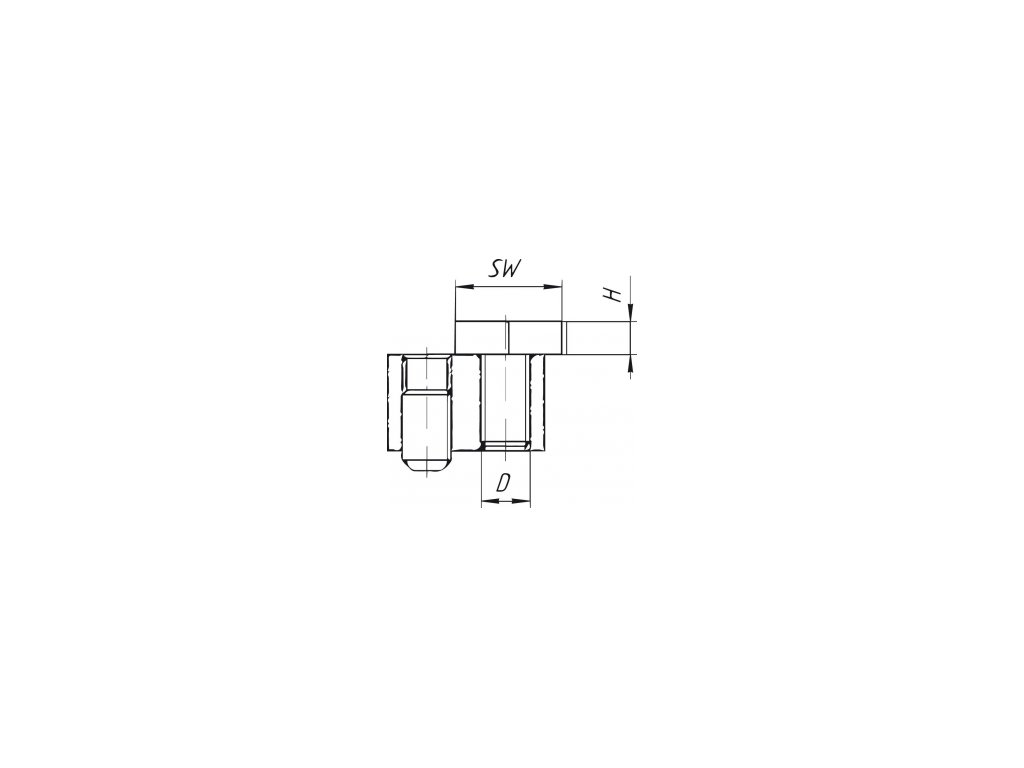

Šestihranná podložka SW 30 mm
Výška podložky H 12,7 mm

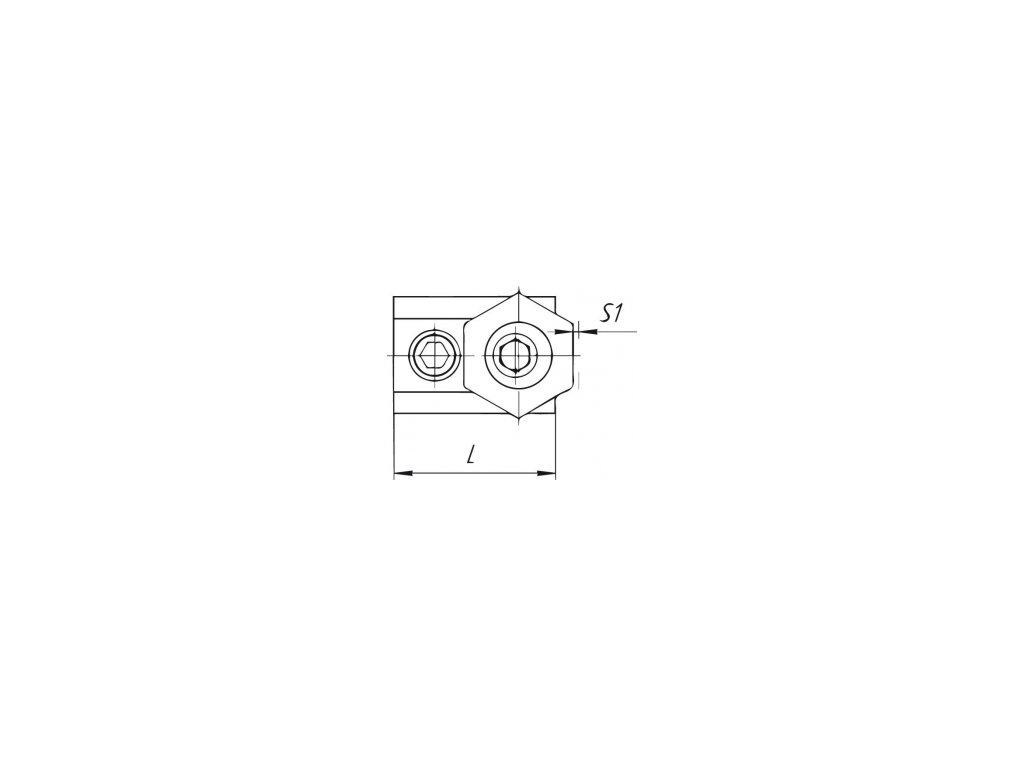

Dráha excentru S1 2,5 mm
Upínací síla 27 kN
