Vodorovná upínka AMF 6832 se svislou patkou - velikost 5 (93252)

Kód: 39400050
1 615 Kč 1 335 Kč bez DPH
Skladem

Vodorovná upínka AMF 6832 s otevřeným přídržným ramenem a svislou patkou, pozinkovaná

Detailní informace

Detailní popis produktu

Vodorovná upínka AMF 6832 se svislou patkou - velikost 5 (93252)

Vodorovný upínák se svislou patkou

Provedení: Vodorovný upínák s otevřeným přídržným ramenem a svislou patkou. Pozinkovaný a pasivovaný. Nýty z oceli INOX se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 0 a 1. Místa uložení namazána. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Pojistka proti ztrátě přítlačného šroubu na konci upínacího ramena.

Použití: K upevnění na můstky a pro svařované konstrukce.

Rozsah dodávky: Komplet se zušlechtěným pozinkovaným přítlačným šroubem.

Upozornění: Příčné rameno pro 2-bodové upnutí viz (obj. č. 3946).


Technické parametry:


F1: 3 kN
F2: 5 kN
Přítlačný šroub: M8 x 65
Hmotnost: 1080 g

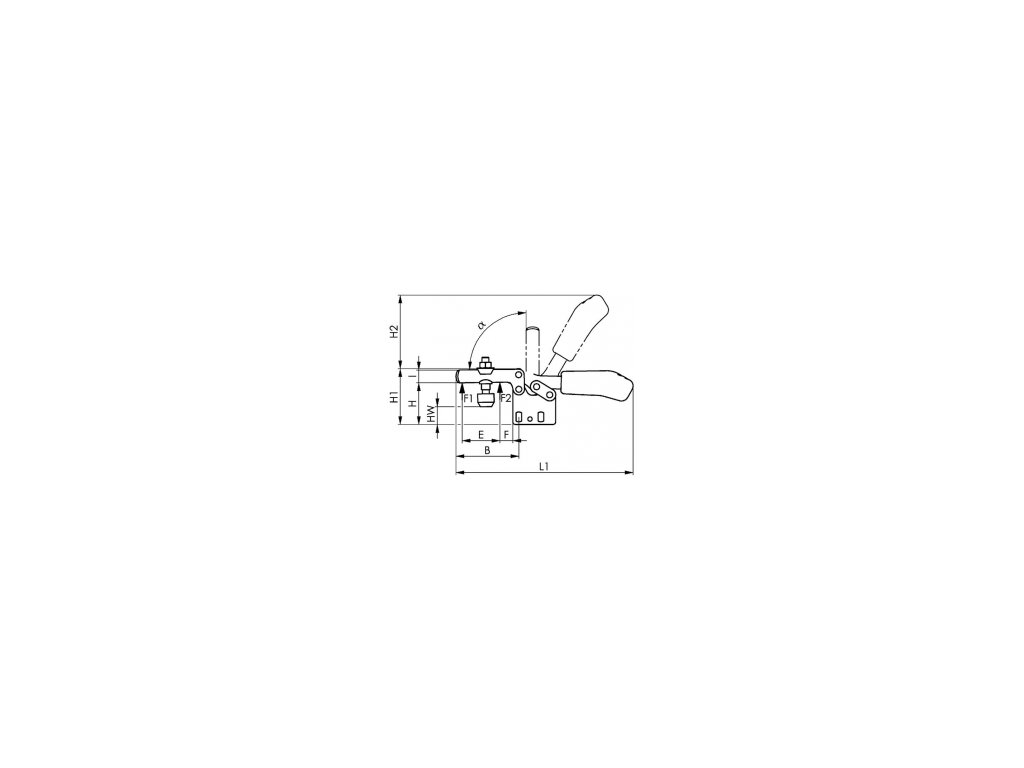

A: 10
B: 123
C: 41,5
D: 8,5
D1:
E: 78
F: 16
H: 65
H1: 92,5
H2: 128
HW min.: 21,5
HW max.: 45
I: 25
K: 12,5
L:
L1: 321
N: 36
P: 77
alpha: 90°









































































Doplňkové parametry

Kategorie: Upínací nářadí
Záruka: 2 roky
Hmotnost: 1.13 kg
