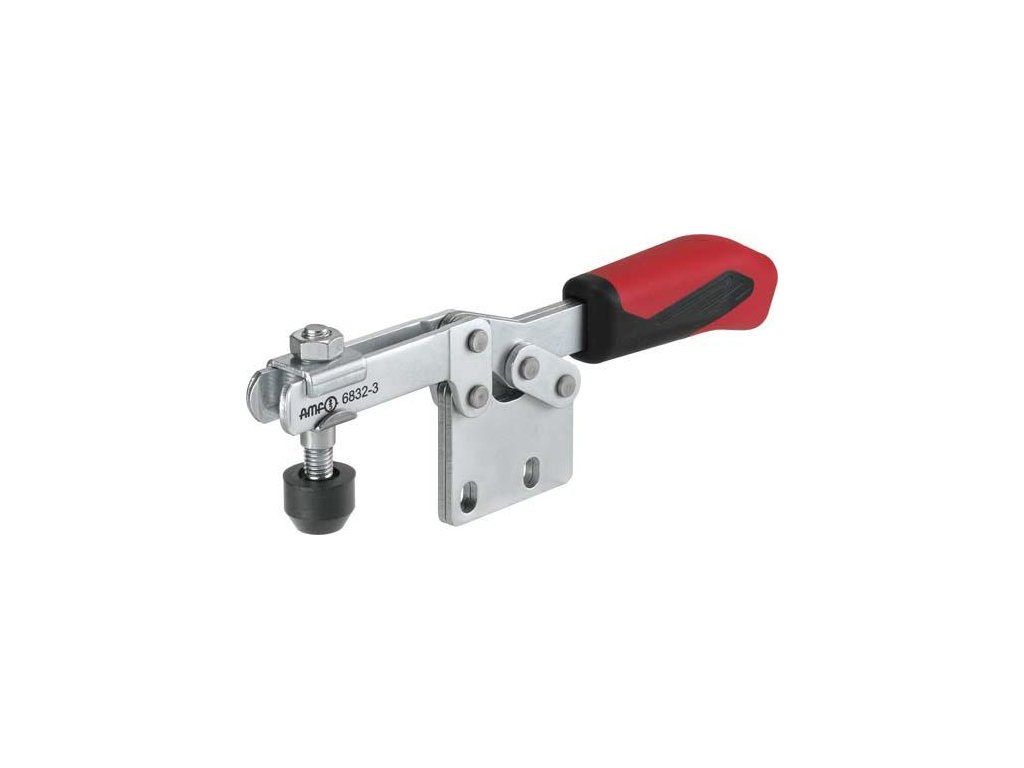

Vodorovná upínka AMF 6832 se svislou patkou - velikost 4 (93245)

Kód: 39400040
1 018 Kč 841 Kč bez DPH
Skladem

Vodorovná upínka AMF 6832 s otevřeným přídržným ramenem a svislou patkou, pozinkovaná

Detailní informace

Detailní popis produktu

Vodorovná upínka AMF 6832 se svislou patkou - velikost 4 (93245)

Vodorovný upínák se svislou patkou

Provedení: Vodorovný upínák s otevřeným přídržným ramenem a svislou patkou. Pozinkovaný a pasivovaný. Nýty z oceli INOX se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 0 a 1. Místa uložení namazána. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Pojistka proti ztrátě přítlačného šroubu na konci upínacího ramena.

Použití: K upevnění na můstky a pro svařované konstrukce.

Rozsah dodávky: Komplet se zušlechtěným pozinkovaným přítlačným šroubem.

Upozornění: Příčné rameno pro 2-bodové upnutí viz (obj. č. 3946).

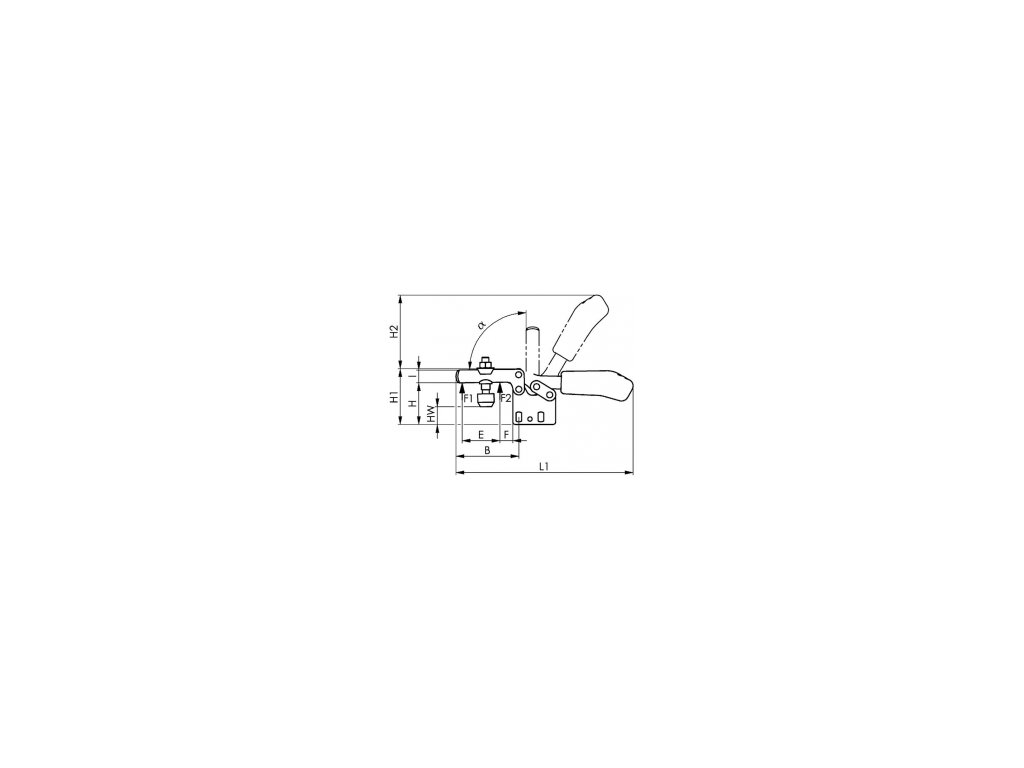

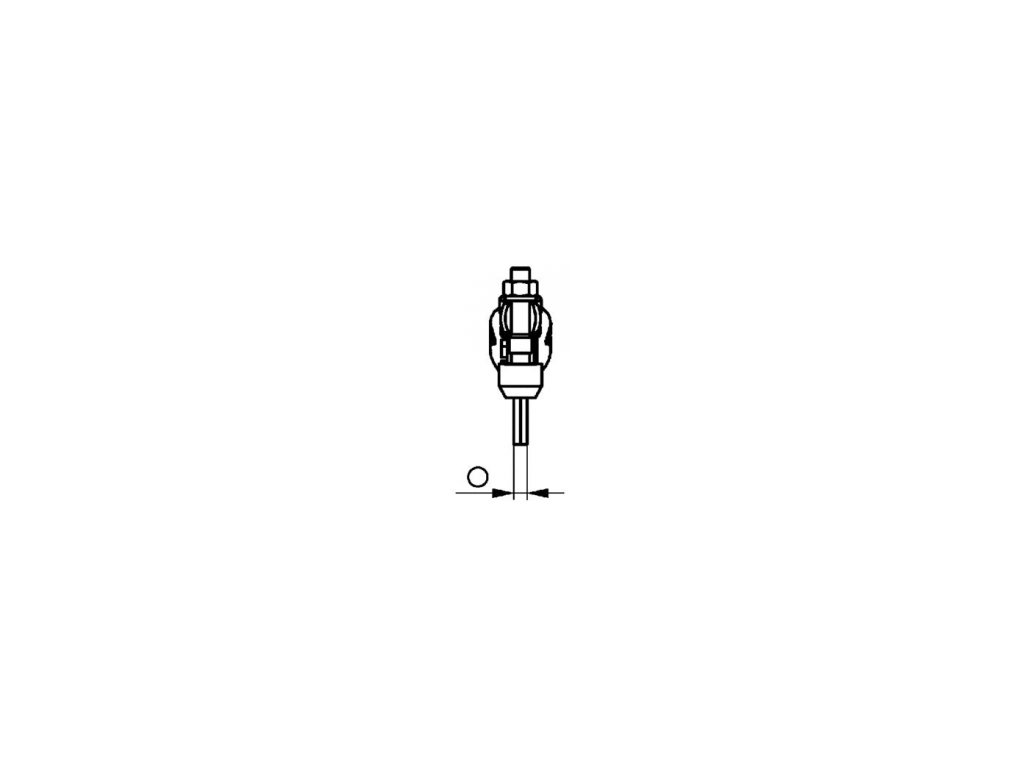

Technické parametry:


F1: 2 kN
F2: 3 kN
Přítlačný šroub: M8 x 65
Hmotnost: 700 g
A: 10
B: 113
C: 41
D: 8,5
D1: 8,5
E: 63
F: 27
H: 66,5
H1: 97
H2: 115
HW min.: 17,5
HW max.: 46
I: 20
K: 8
L: 20,5
L1: 287
N: 34
P: 57
alpha: 90°


















































Doplňkové parametry

Kategorie: Upínací nářadí
Záruka: 2 roky
Hmotnost: 0.73 kg
