Vodorovná upínka AMF 6830 ESD - velikost 0 (562488)
Kód: 38140000Související produkty
Detailní popis produktu
Vodorovná upínka AMF 6830 ESD - velikost 0 (562488)
Provedení: S ochranným uzávěrem a rukojetí z materiálu odvádějícího elektrostatický výboj (disipativního materiálu). S otevřeným přídržným ramenem a vodorovnou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli se u provedení velikosti 2 a 3 pohybují v tvrzených pouzdrech.
Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací kus s ochranou proti sevření prstů, pojistka proti ztrátě přítlačného šroubu na konci upínacího ramena.
Použití: Vodorovná upínka ESD byla vyvinuta speciálně pro použití v ochranných ESD zónách (EPA –electrostatic protected area) pro práce na elektrostaticky citlivých komponentách, konstrukčních skupinách nebo přístrojích v souladu s normou DIN EN 61340-5-1.
Upozornění: Vodorovná upínka ESD není izolační. Nesmí se používat v oblastech, ve kterých se pracuje s otevřeným napětím.
Rozsah dodávky: Vodorovná upínka komplet se zušlechtěným, pozinkovaným přítlačným šroubem.
| F1: | 0,25 kN |
| F2: | 0,4 kN |
| Přítlačný šroub: | M4 x 25 |
| Hmotnost: | 35 g |

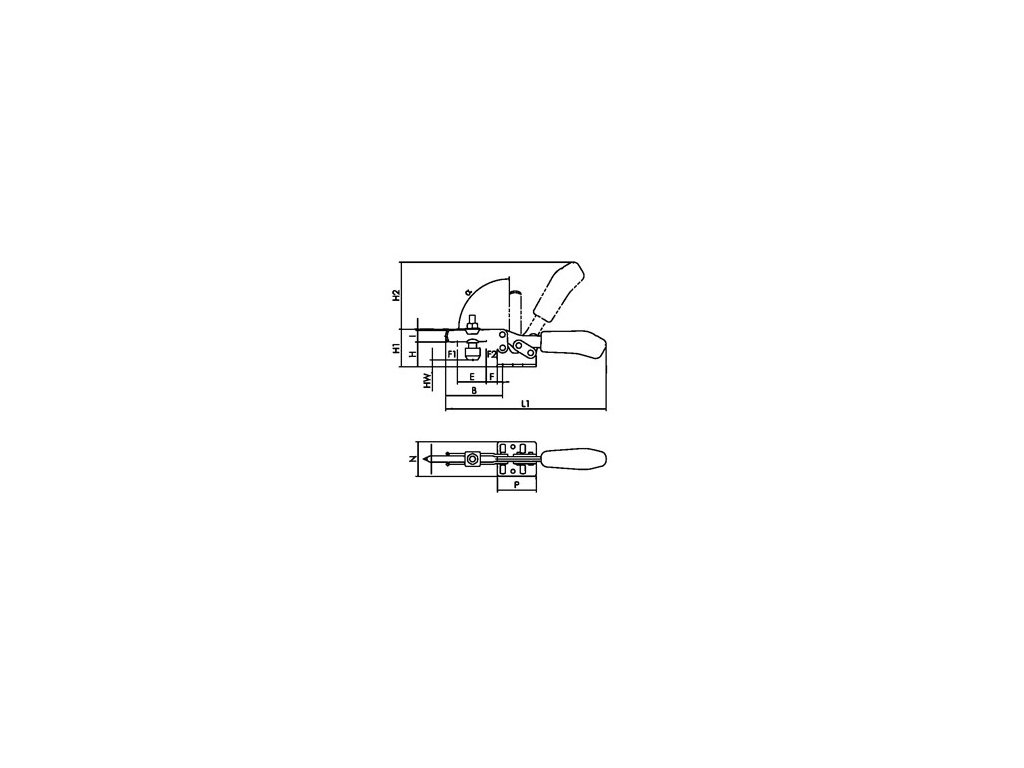

| A: | 4 |
| B: | 28 |
| C: | 11,5–15,5 |
| D: | 4,6 |
| E: | 9 |
| F: | 5,5 |
| H: | 41,5 |
| H1: | 23 |
| HW min.: | -5,5 |
| HW max.: | 0 |
| I: | 7,5 |
| K: | 6,3 |
| L1: | 79 |
| M: | 16 |
| M1: | – |
| N: | 25 |
| P: | 25,5 |
| alpha: | 90% |
Doplňkové parametry
| Kategorie: | Upínací nářadí |
|---|---|
| Hmotnost: | 0.1 kg |
| EAN: | 4020772023911 |
