Excentrická upínací svorka s drážkovým T-kamenem IBT pro drážku 20 mm (50434)

Kód: 39170120
1 245 Kč 1 029 Kč bez DPH
Skladem do 4-8 dnů

Excentrická upínací svorka s drážkovým T-kamenem IBT k upínání obrobků všech tvarů, pravoúhlých, šikmých, konkávních nebo konvexních

Detailní informace

Detailní popis produktu

Excentrická upínací svorka s drážkovým T-kamenem IBT pro drážku 20 mm (50434)

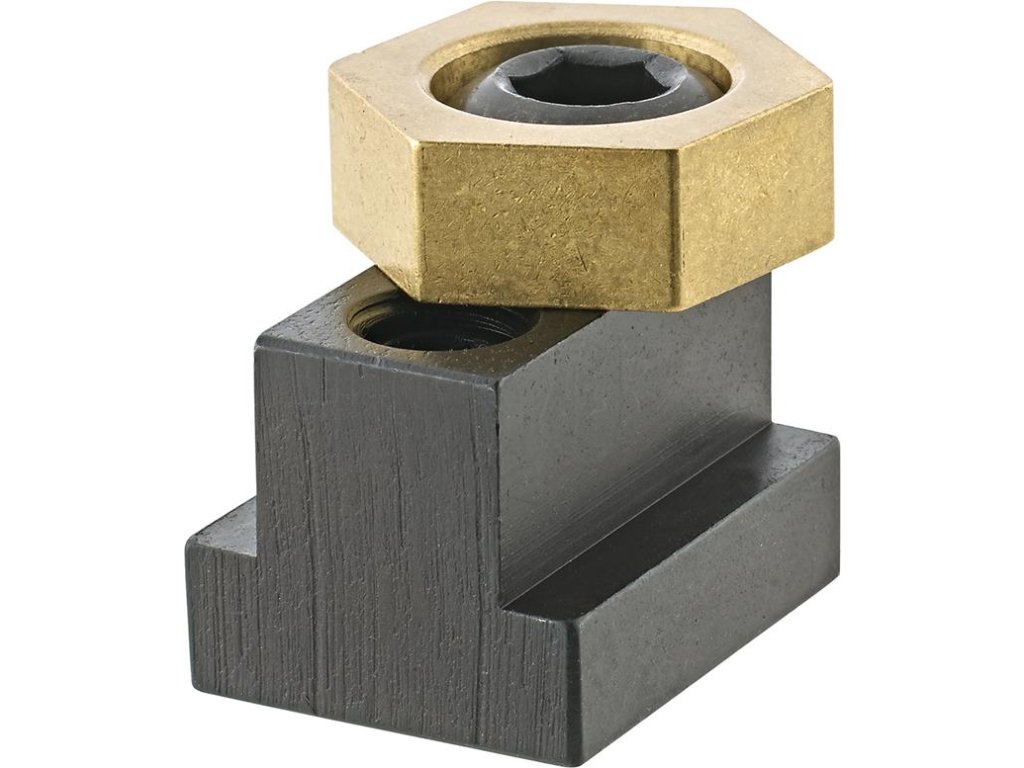

Excentrická upínací svorka s drážkovým T-kamenem

Univerzální upínací systém k upínání obrobků všech tvarů, pravoúhlých, šikmých, konkávních nebo konvexních.

Použití: Speciálitou tohto upínacího přípravku je ocelový šroub (pevnost 10.9) s excentrickou hlavou. Excentr zajišťuje upnutí při velmi vysoké upínací síle. Jako upínací prvek slouží mosazná šestihranná podložka.

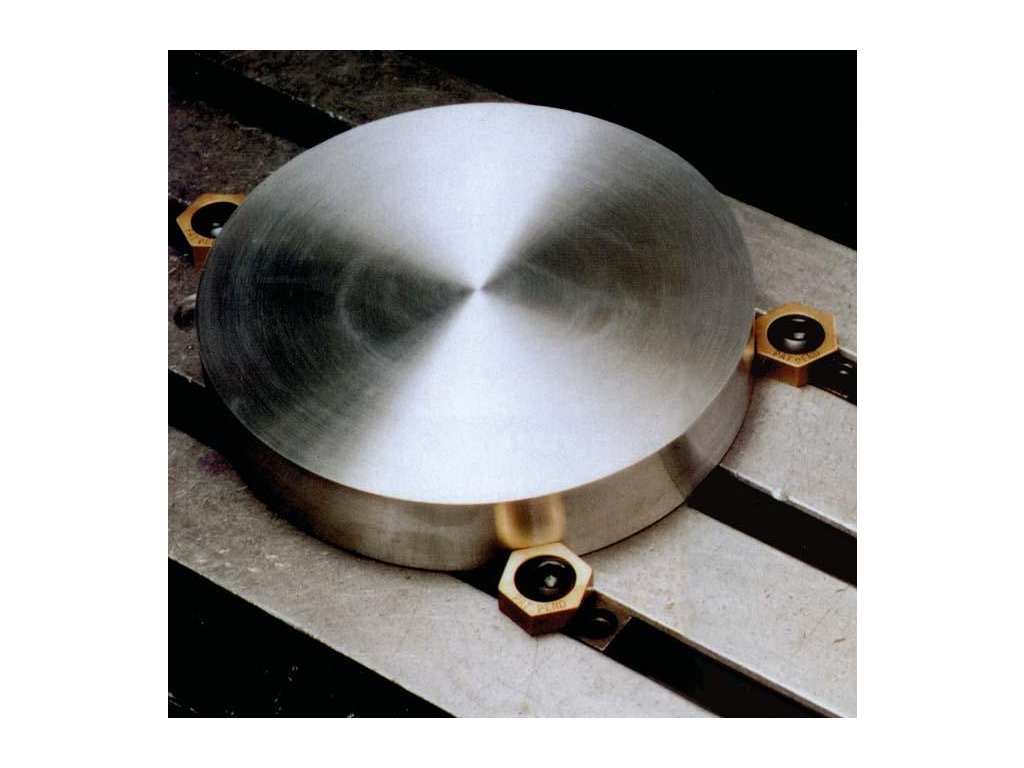

Použití: S dorazovými kolíky a 1 nebo 2 upínacími šrouby můžete upnout každý obrobek nejrůznějších tvarů. Nízká konstrukce umožňuje snadné obrábění povrchu obrobku. Při programování CNC tak není nutné brát v úvahu polohu upínacích drápů. Kromě toho dovolují malé rozměry prostorově úsporné vícebodové upnutí. Upínací svorky lze použít i jako doraz.

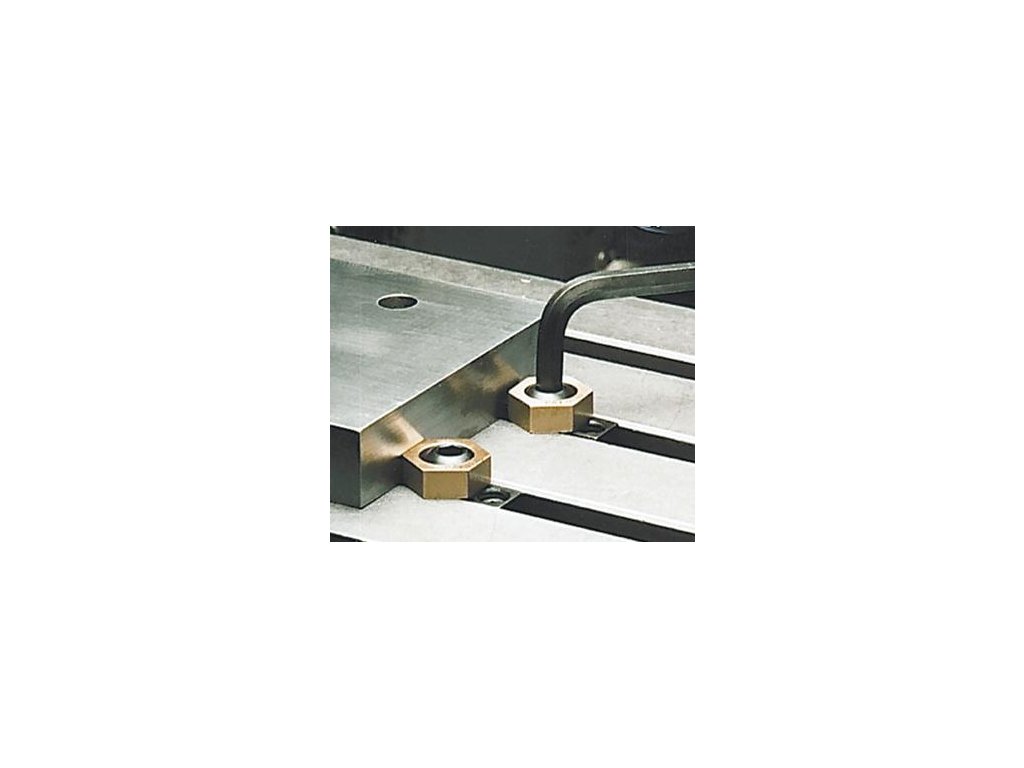

Použití: Zušlechtěné drážkové T-kameny jsou zasunuty do T-drážek a aretovány závitovým kolíkem. Upnutí je provedeno šroubováním excentrického šroubu.



Doplňkové parametry

Kategorie: Upínací nářadí
Záruka: 2 roky
Hmotnost: 0.27 kg

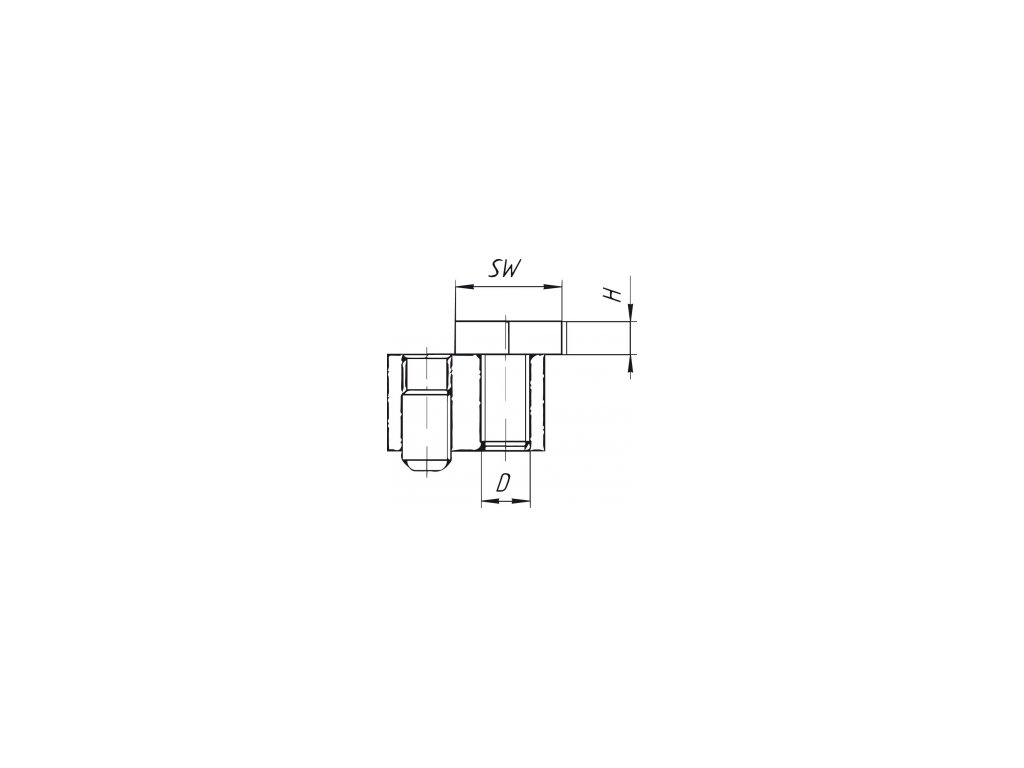

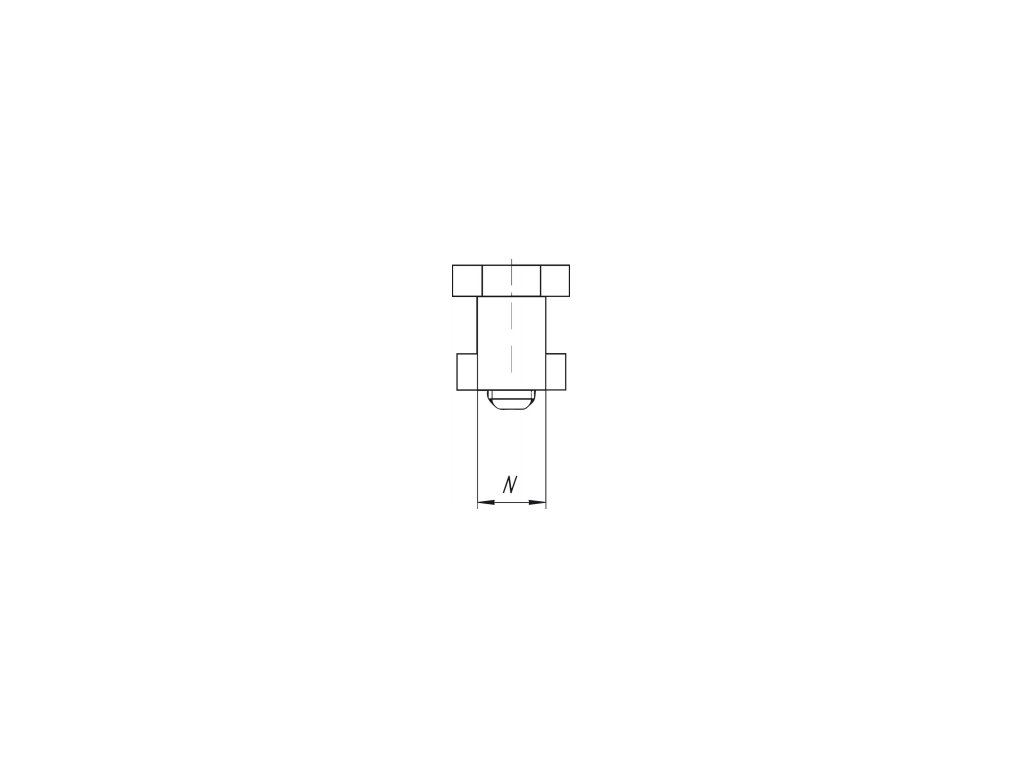

Šířka drážky TN: 20 mm
Závit: M16
Vnitřní šestihran: 12 mm
Šestihranná podložka SW: 30 mm
Výška podložky H: 12,7 mm

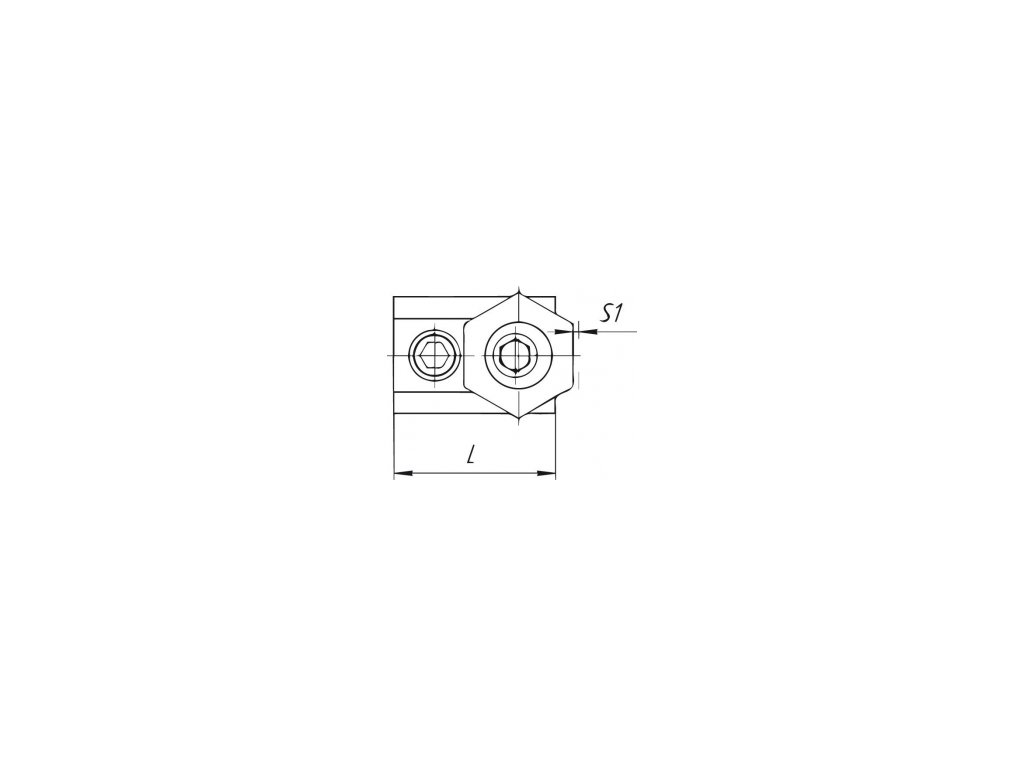

Dráha excentru S1: 2,5 mm
Upínací síla: 27 kN
