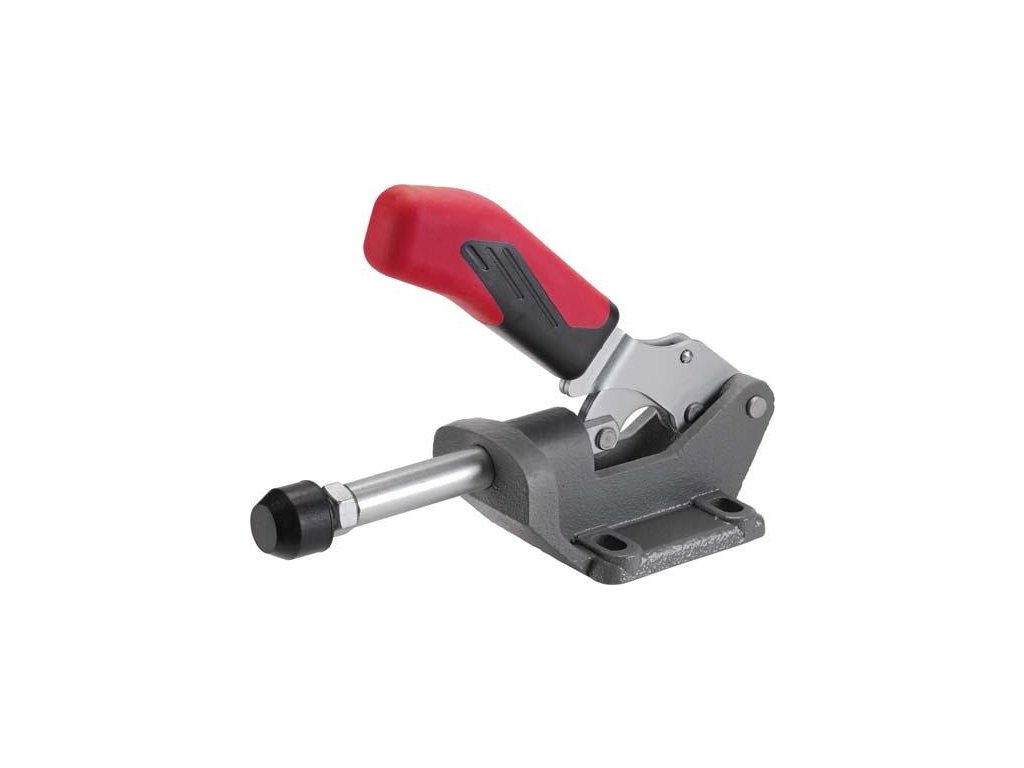

Ojnicová (páková) upínka AMF 6842 těžké provedení - velikost 5 (94250)



Ojnicová (páková) upínka AMF 6842. Těžké provedení s dlouhým vedením táhla.

Dostupnost Skladem do 4 dnů
1 767 Kč
1 460,33 Kč bez DPH

Kód produktu 39430050
Značka AMF
Webová stránka značky amf.de/en/
Kategorie Upínací nářadí
Záruka 2 roky


Ojnicová (páková) upínka AMF 6842 těžké provedení - velikost 5 (94250)

Tlaková upínka, těžké provedení

Provedení: Tlačný a tažný upínák (táhla a ruční páky pracují stejnoměrně). Těžké provedení s dlouhým vedením táhla. Základní těleso z temperované litiny, lakované. Pozinkovaný a pasivovaný. Pákové díly a táhlo jsou vyrobeny ze zušlechtěné oceli. Nýty jsou z oceli INOX, u provedení velikosti 3 se pohybují v tvrzených pouzdrech. Mazaná ložisková místa. Rukojeť z červeného plastu, odolného proti oleji.
U velikosti 3: Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou.

Použití: Používejte jako tlačný a tažný upínák. Ideální k použití ve speciálních upínacích přípravcích a pro sériovou výrobu.

Rozsah dodávky: Komplet se zušlechtěným pozinkovaným přítlačným šroubem.

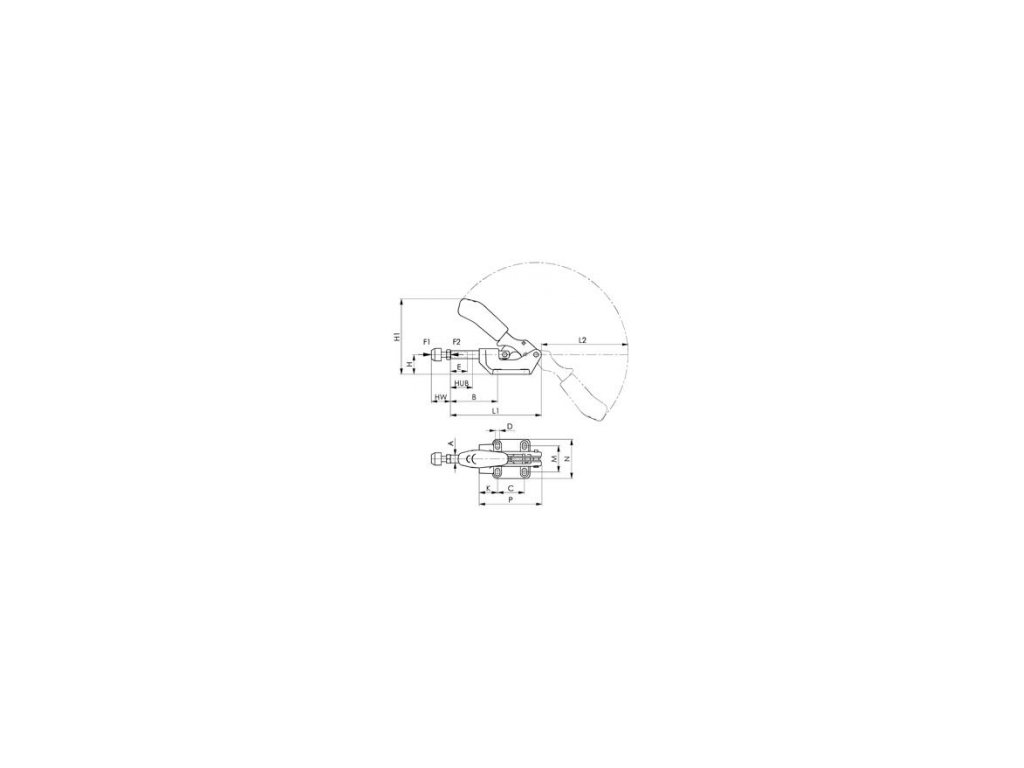

Technické parametry:


F1: 10 kN
F2: 10 kN
Přítlačný šroub: M12 x 50
Hmotnost: 1115 g
A: 16
B min.: 58
B max.: 98
C: 41
D: 8,5
E: 50
H: 38
H1: 137,5
Zdvih: 40
HW min.: 30
HW max.: 50
K: 45
L1: 174
L2: 156
N: 71
P: 121
