Upínka s dvojitým klínem IBT šířka 18,6 mm (80750)



Upínka s dvojitým klínem IBT - Univerzální upínací systém k upínání obrobků všech tvarů, pravoúhlých, šikmých, konkávních nebo konvexních

Dostupnost Skladem do 48 hodin
524 Kč
433 Kč bez DPH

Kód produktu 39170210
Značka IBT
Webová stránka značky ibt-gmbh.de/mitee-bite.html
Kategorie Upínací nářadí
Záruka 2 roky


Upínka s dvojitým klínem IBT šířka 18,6 mm (80750)

 Dvojitý klínový upínák

Univerzální upínací systém k upínání obrobků všech tvarů, pravoúhlých, šikmých, konkávních nebo konvexních.

Použití: Speciálitou tohto upínacího přípravku je ocelový šroub (pevnost 10.9) s excentrickou hlavou. Excentr zajišťuje upnutí při velmi vysoké upínací síle. Jako upínací prvek slouží mosazná šestihranná podložka.

Použití: S dorazovými kolíky a 1 nebo 2 upínacími šrouby můžete upnout každý obrobek nejrůznějších tvarů. Nízká konstrukce umožňuje snadné obrábění povrchu obrobku. Při programování CNC tak není nutné brát v úvahu polohu upínacích drápů. Kromě toho dovolují malé rozměry prostorově úsporné vícebodové upnutí. Upínací svorky lze použít i jako doraz.

Provedení: Hliníkový profil s povrchovou úpravou, kalený ocelový klín. Díky malým rozměrům je možné upnutí ve více bodech.

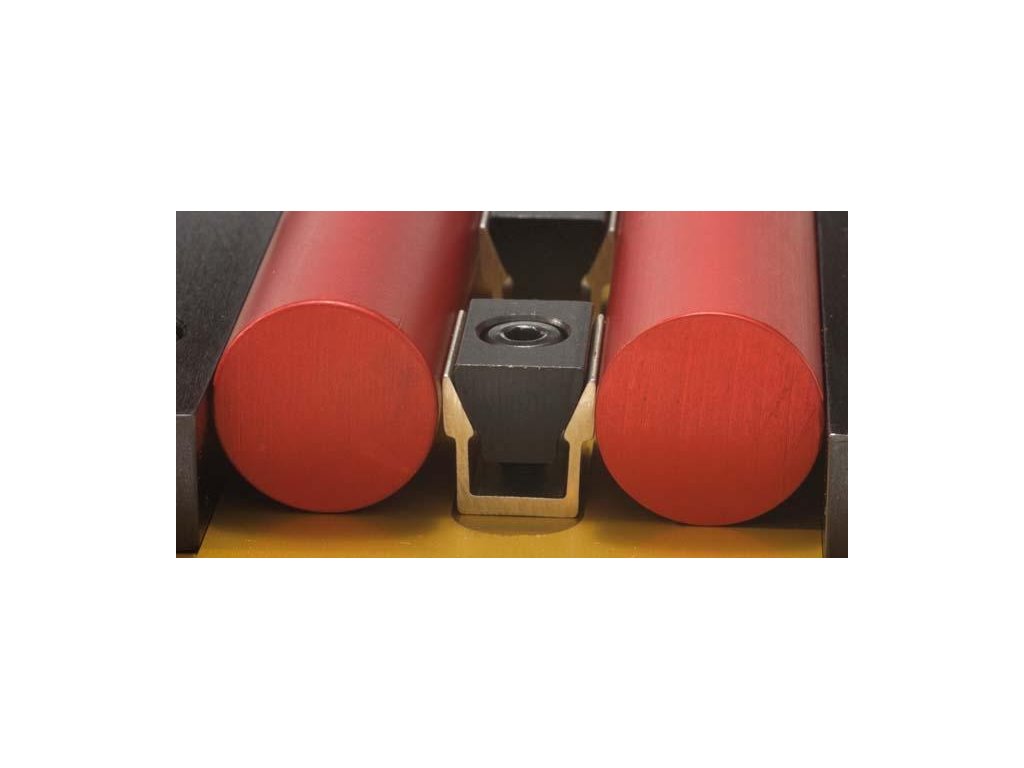

Použití: Pomocí jediného upínacího prvku jsou současně upnuty 2 obrobky. Ideální pro upnutí kulatých a pravoúhlých obrobků

Technické parametry

Šířka B: 18,6 mm
max. rozevření: 20,3 mm
Výška H: 19 mm
Délka L: 23,8 mm
Rozměr B1: 16,1 mm
Rozměr B2: 18,6 mm
Rozměr H2: 9,5 mm
Šroub: M6
SW: 5
Upínací síla: 6,7 kN



Podobné produkty

Hmotnost 0.08 kg
