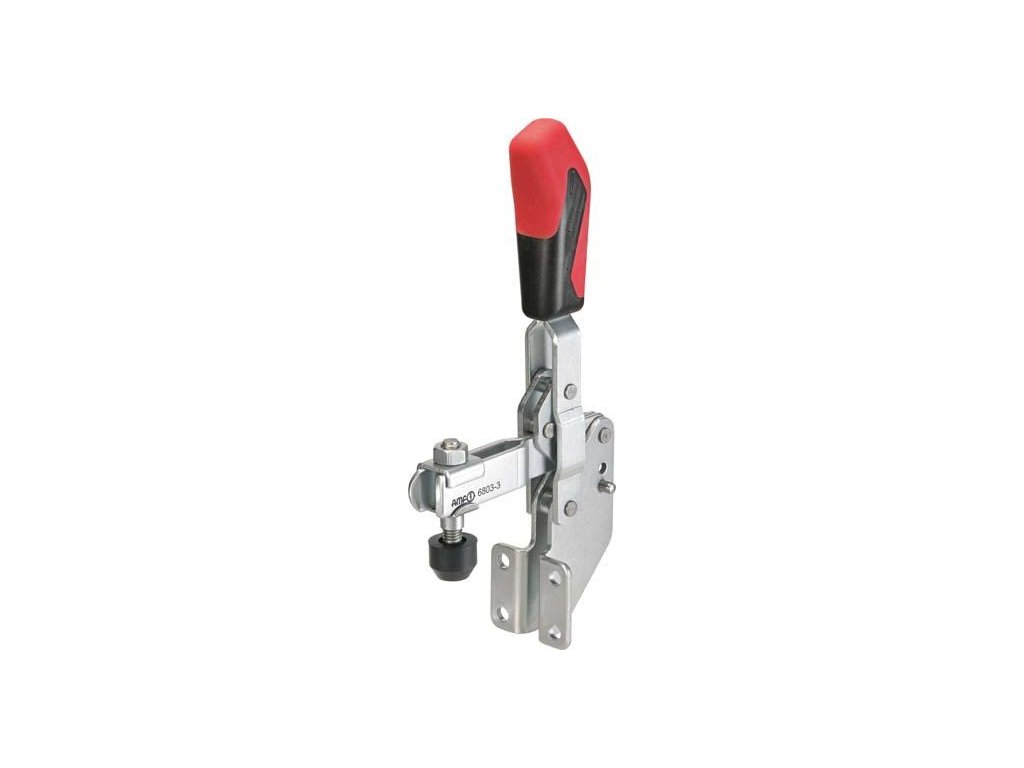

Svislá upínka AMF 6803 se úhlovou patkou - velikost 3 (90332)



Svislá upínka AMF 6803 se úhlovou patkou a otevřeným přídržným ramenem

Dostupnost Skladem do 48 hodin
Můžeme doručit do
29.9.2020
636 Kč
526 Kč bez DPH

Kód produktu 39380030
Značka AMF
Webová stránka značky amf.de/en/
Kategorie Upínací nářadí
Záruka 2 roky


Svislá upínka AMF 6803 se úhlovou patkou - velikost 3 (90332)

Svislá upínka s úhlovou patkou

Provedení: Svislá upínka s otevřeným přídržným ramenem a úhlovou patkou. Pozinkovaný a pasivovaný. Nýty z oceli INOX se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 1. Místa uložení namazána. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Pojistka proti ztrátě přítlačného šroubu na konci upínacího ramena.

Použití: Pro namontování zboku.

Rozsah dodávky: Svislá upínka komplet se zušlechtěným pozinkovaným přítlačným šroubem.

Upozornění: Příčné rameno pro 2-bodové upnutí viz (obj. č. 3946). Velikost 2 je k dostání na vyžádání i v provedení s ocelí INOX

alpha*: Úhel otevření je možné prodloužit nalisováním dorazového kolíku

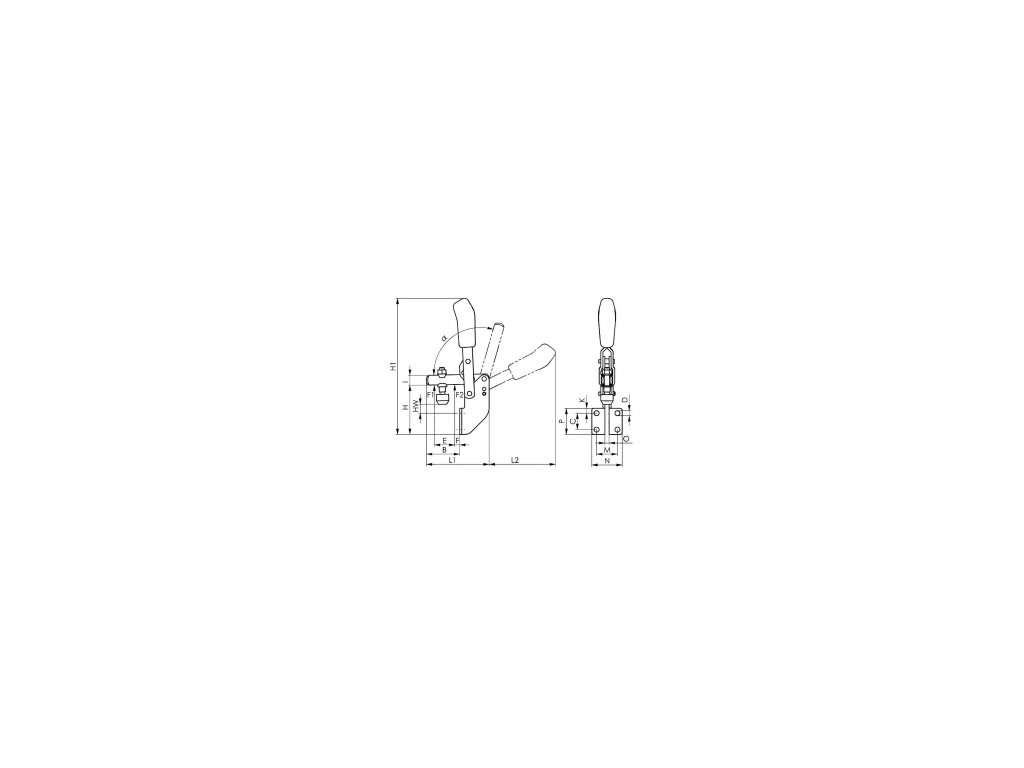

Technické parametry:


F1: 1,4 kN
F2: 2,5 kN
Přítlačný šroub: M8 x 45
Hmotnost: 400 g

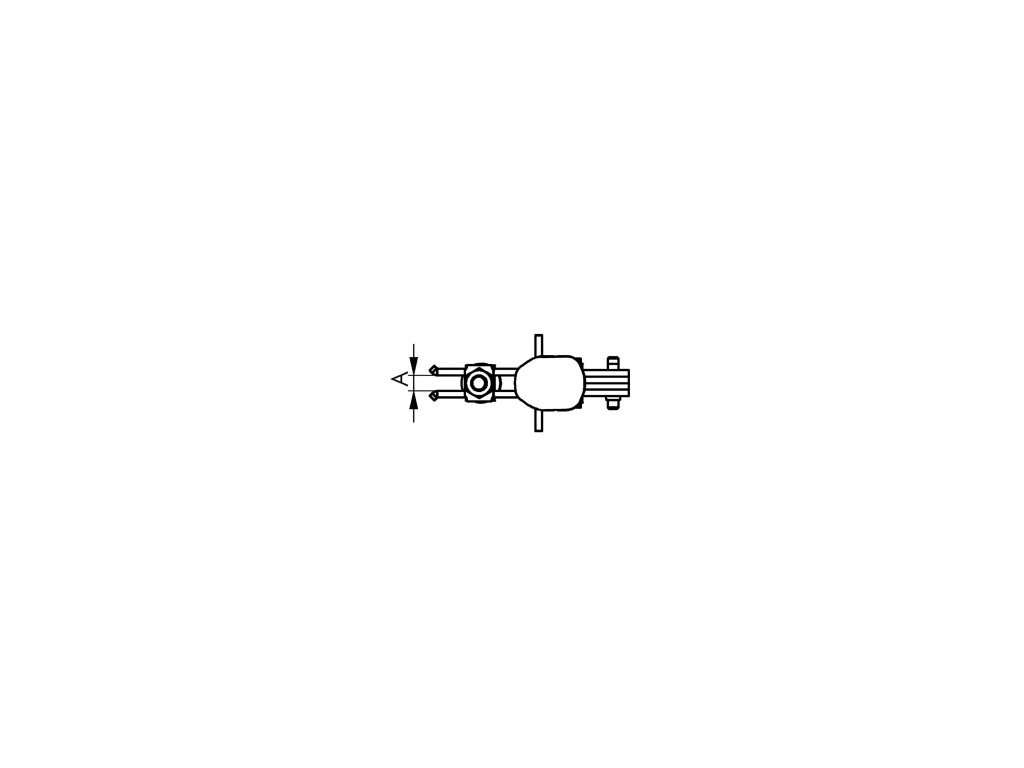

A: 8
B: 63
C: 24
D: 6,5
E: 37
F: 11
H: 71
H1: 223
HW min.: 9
HW max.: 17,5
I: 18
K: 7
L1: 111
L2: 112
M: 28,5
N: 42,5
Ø: 6
P: 38
alpha: 105°
alpha*: 60°
