Svislá upínka AMF 6803 se úhlovou patkou - velikost 1 (90316)



Svislá upínka AMF 6803 se úhlovou patkou a otevřeným přídržným ramenem

Dostupnost Skladem do 48 hodin
Můžeme doručit do
23.9.2020
469 Kč
388 Kč bez DPH

Kód produktu 39380010
Značka AMF
Webová stránka značky amf.de/en/
Kategorie Upínací nářadí
Záruka 2 roky


Svislá upínka AMF 6803 se úhlovou patkou - velikost 1 (90316)

Svislá upínka s úhlovou patkou

Provedení: Svislá upínka s otevřeným přídržným ramenem a úhlovou patkou. Pozinkovaný a pasivovaný. Nýty z oceli INOX se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 1. Místa uložení namazána. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Pojistka proti ztrátě přítlačného šroubu na konci upínacího ramena.

Použití: Pro namontování zboku.

Rozsah dodávky: Svislá upínka komplet se zušlechtěným pozinkovaným přítlačným šroubem.

Upozornění: Příčné rameno pro 2-bodové upnutí viz (obj. č. 3946). Velikost 2 je k dostání na vyžádání i v provedení s ocelí INOX

alpha*: Úhel otevření je možné prodloužit nalisováním dorazového kolíku

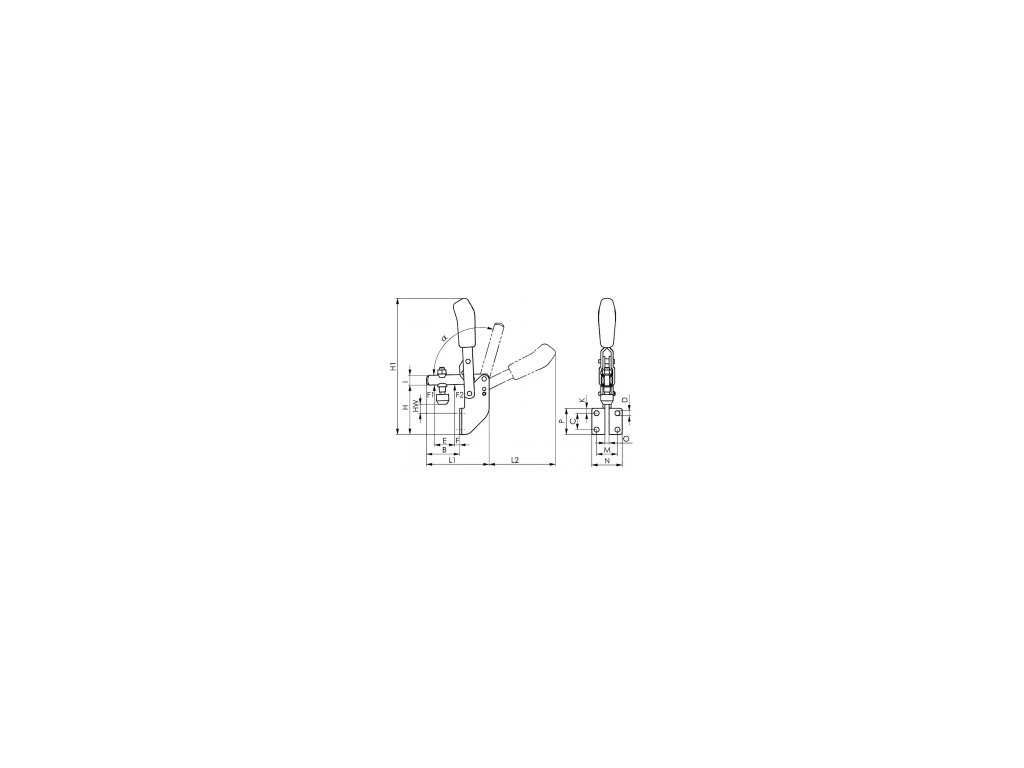

Technické parametry:


Velikost: 1
F1: 0,8 kN
F2: 1,1 kN
Přítlačný šroub: M5 x 30
Hmotnost: 125 g
A: 5
B: 34,5
C: 14
D: 4,5
E: 18
F: 7
H: 45
H1: 125
HW min.: 2,5
HW max.: 9
I: 10
K: 10
L1: 61
L2: 58
M: 20
N: 30
Ø: 5
P: 30
alpha: 98°
