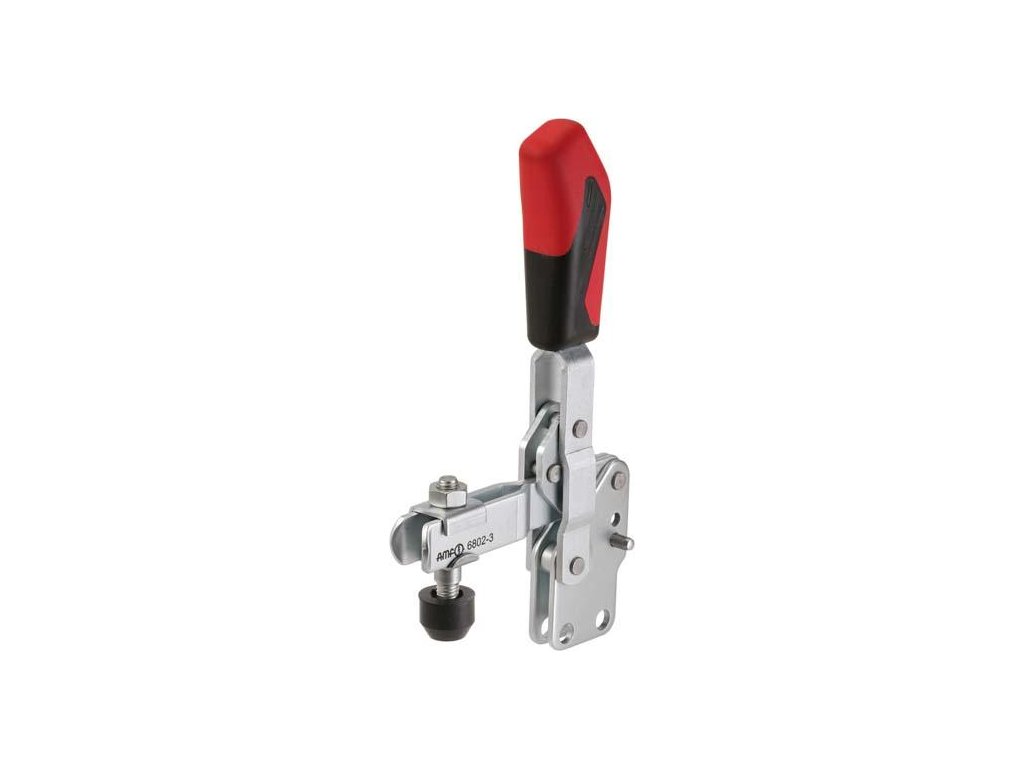

Svislá upínka AMF 6802 se svislou patkou - velikost 6 (90266)



Svislá upínka AMF 6802 se svislou patkou a otevřeným přídržným ramenem

Dostupnost Skladem do 48 hodin
Můžeme doručit do
23.9.2020
1 929 Kč
1 594 Kč bez DPH

Kód produktu 39370060
Značka AMF
Webová stránka značky amf.de/en/
Kategorie Upínací nářadí
Záruka 2 roky


Svislá upínka AMF 6802 se svislou patkou - velikost 6 (90266)

Svislá upínka se svislou patkou

Provedení: Svislá upínka s otevřeným přídržným ramenem a svislou patkou. Pozinkovaný a pasivovaný. Nýty z oceli INOX se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 1. Místa uložení namazána. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Pojistka proti ztrátě přítlačného šroubu na konci upínacího ramena.

Použití: K upevnění na můstky a pro svařované konstrukce.

Rozsah dodávky: Svislá upínka komplet se zušlechtěným pozinkovaným přítlačným šroubem.

Upozornění: Příčné rameno pro 2-bodové upnutí viz (obj. č. 3946)

alpha*: Úhel otevření je možné prodloužit nalisováním dorazového kolíku.

Technické parametry:

F1: 3,4 kN
F2: 5,5 kN
Délka upínací páky: 382 mm
Délka upínacího ramena: 230 mm
Přítlačný šroub: M12 x 110
Hmotnost: 2200 g

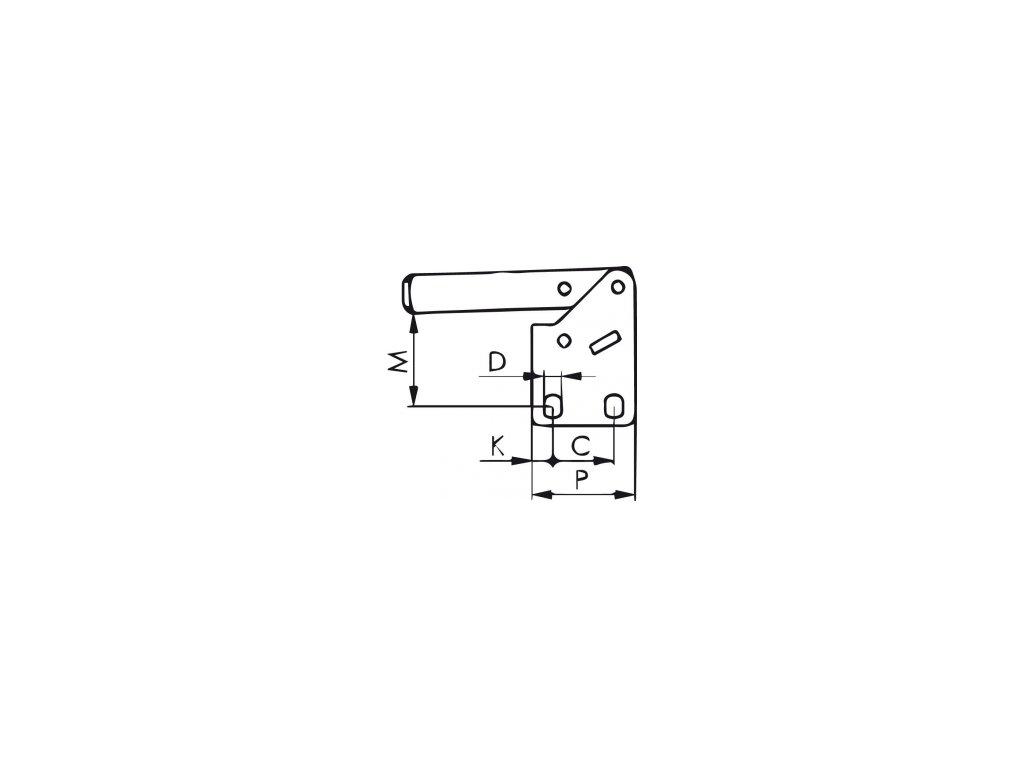

A: 14
B: 165
C: 50,5
D: 13
E: 89
F: 28
H: 117
H1: 369
HW min.: 33
HW max.: 90,5
I: 30
K: 24,5
L:
L1: 231
L2: 206
M: 102
M1:
N: 45
Ø: 10
P: 90
alpha: 140°
alpha*: 60°
