Svislá upínka AMF 6802 se svislou patkou - velikost 5 (90258)



Svislá upínka AMF 6802 se svislou patkou a otevřeným přídržným ramenem

Dostupnost Skladem do 48 hodin
Můžeme doručit do
1.12.2020
1 364 Kč
1 127 Kč bez DPH

Kód produktu 39370050
Značka AMF
Webová stránka značky amf.de/en/
Kategorie Upínací nářadí
Záruka 2 roky


Svislá upínka AMF 6802 se svislou patkou - velikost 5 (90258)

Svislá upínka se svislou patkou

Provedení: Svislá upínka s otevřeným přídržným ramenem a svislou patkou. Pozinkovaný a pasivovaný. Nýty z oceli INOX se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 1. Místa uložení namazána. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Pojistka proti ztrátě přítlačného šroubu na konci upínacího ramena.

Použití: K upevnění na můstky a pro svařované konstrukce.

Rozsah dodávky: Svislá upínka komplet se zušlechtěným pozinkovaným přítlačným šroubem.

Upozornění: Příčné rameno pro 2-bodové upnutí viz (obj. č. 3946)

alpha*: Úhel otevření je možné prodloužit nalisováním dorazového kolíku.

Technické parametry:

F1: 3 kN
F2: 5 kN
Délka upínací páky: 321 mm
Délka upínacího ramena: 195 mm
Přítlačný šroub: M12 x 80
Hmotnost: 1480 g

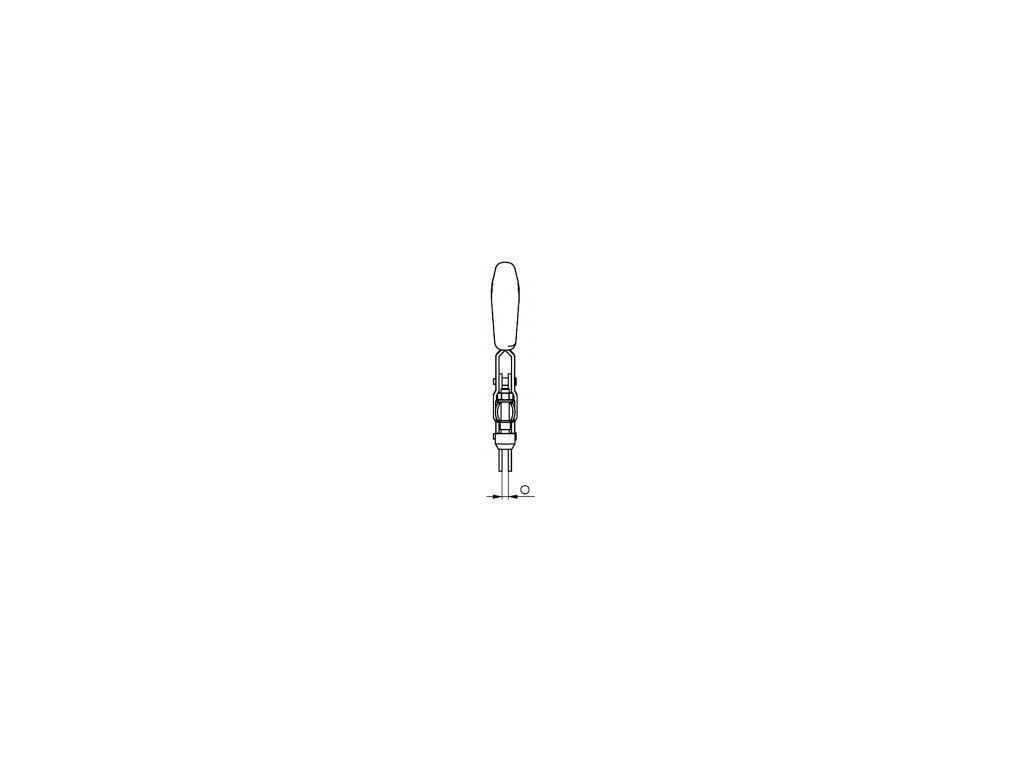

A: 14
B: 140
C: 45
D: 8,5
E: 72
F: 35
H: 77
H1: 301
HW min.: 18
HW max.: 49
I: 25
K: 9,5
L: 26,5–31,5
L1: 195
L2: 183
M: 66
M1: 64
N: 45
Ø: 10
P: 65
alpha: 115°
alpha*: 60°
