Svislá upínka AMF 6802 se svislou patkou - velikost 1 (90217)

Kód: 39370010
442 Kč 365 Kč bez DPH
Skladem do 48 hodin

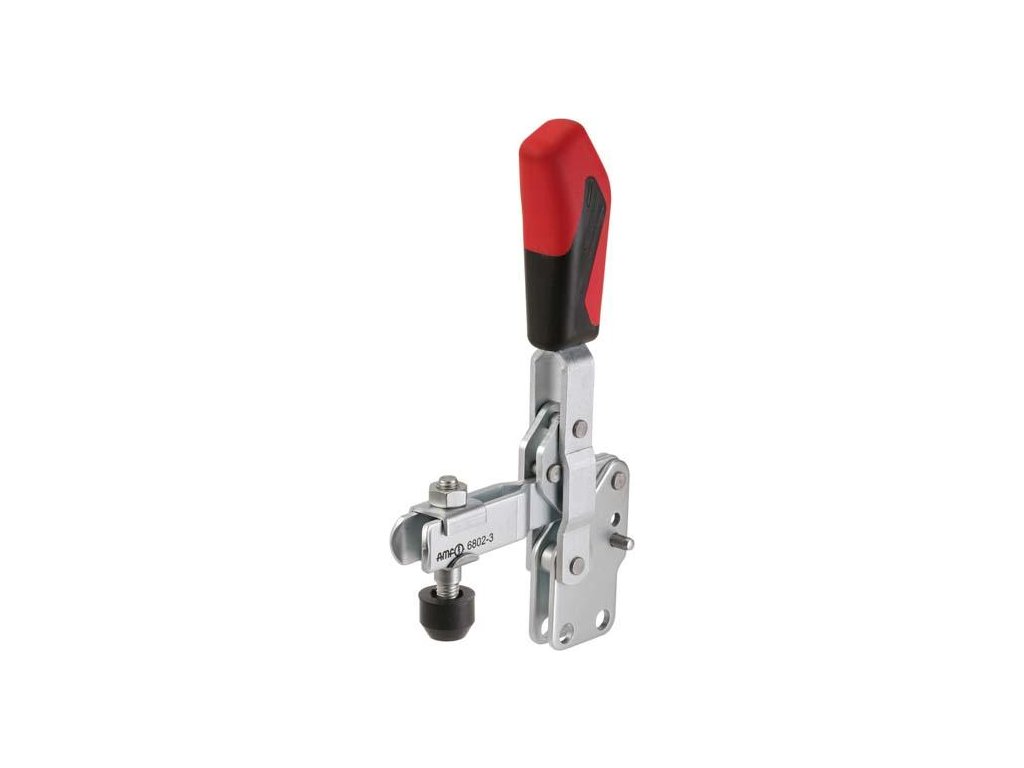

Svislá upínka AMF 6802 se svislou patkou a otevřeným přídržným ramenem

Detailní informace

Detailní popis produktu

Svislá upínka AMF 6802 se svislou patkou - velikost 1 (90217)

Svislá upínka se svislou patkou

Provedení: Svislá upínka s otevřeným přídržným ramenem a svislou patkou. Pozinkovaný a pasivovaný. Nýty z oceli INOX se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 1. Místa uložení namazána. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Pojistka proti ztrátě přítlačného šroubu na konci upínacího ramena.

Použití: K upevnění na můstky a pro svařované konstrukce.

Rozsah dodávky: Svislá upínka komplet se zušlechtěným pozinkovaným přítlačným šroubem.

Upozornění: Příčné rameno pro 2-bodové upnutí viz (obj. č. 3946)

alpha*: Úhel otevření je možné prodloužit nalisováním dorazového kolíku.

Technické parametry:

F1: 0,6 kN
F2: 1,1 kN
Délka upínací páky: 115 mm
Délka upínacího ramena: 60 mm
Přítlačný šroub: M5 x 30
Hmotnost: 105 g
A: 5
B: 39
C: 16
D: 4,5
E: 18
F: 6
H: 29
H1: 109
HW min.: 6
HW max.: 12,5
I: 10
K: 5,5
L:
L1: 61
L2: 59
M: 23,5–25
M1:
N: 19
Ø: 5
P: 27
alpha: 95°




Doplňkové parametry

Kategorie: Upínací nářadí
Hmotnost: 0.1 kg
