Svislá upínka AMF 6800NI INOX s vodorovnou patkou - velikost 1(95026)

Kód: 39350010
751 Kč 621 Kč bez DPH
Skladem do 48 hodin

Svislá upínka AMF 6800NI s vodorovnou patkou, ocel INOX

Detailní informace

Detailní popis produktu

Svislá upínka AMF 6800NI INOX s vodorovnou patkou - velikost 1 (95026)

Svislá upínka s vodorovnou patkou, ocel INOX, leštěná

Provedení: Svislá upínka s otevřeným přídržným ramenem a vodorovnou patkou. Pozinkovaný a pasivovaný. Nýty z oceli INOX se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 0 a 1. Místa uložení namazána. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Pojistka proti ztrátě přítlačného šroubu na konci upínacího ramena.

Rozsah dodávky: Svislá upínka komplet s přítlačným šroubem INOX. Vhodný i pro potravinářský průmysl.

Upozornění: Příčné rameno pro 2-bodové upnutí viz (obj. č. 3946).

alpha*: Úhel otevření je možné prodloužit nalisováním dorazového kolíku.

Technické parametry:

F1: 0,6 kN
F2: 1,1 kN
Přítlačný šroub: M5 x 30
Hmotnost: 105 g

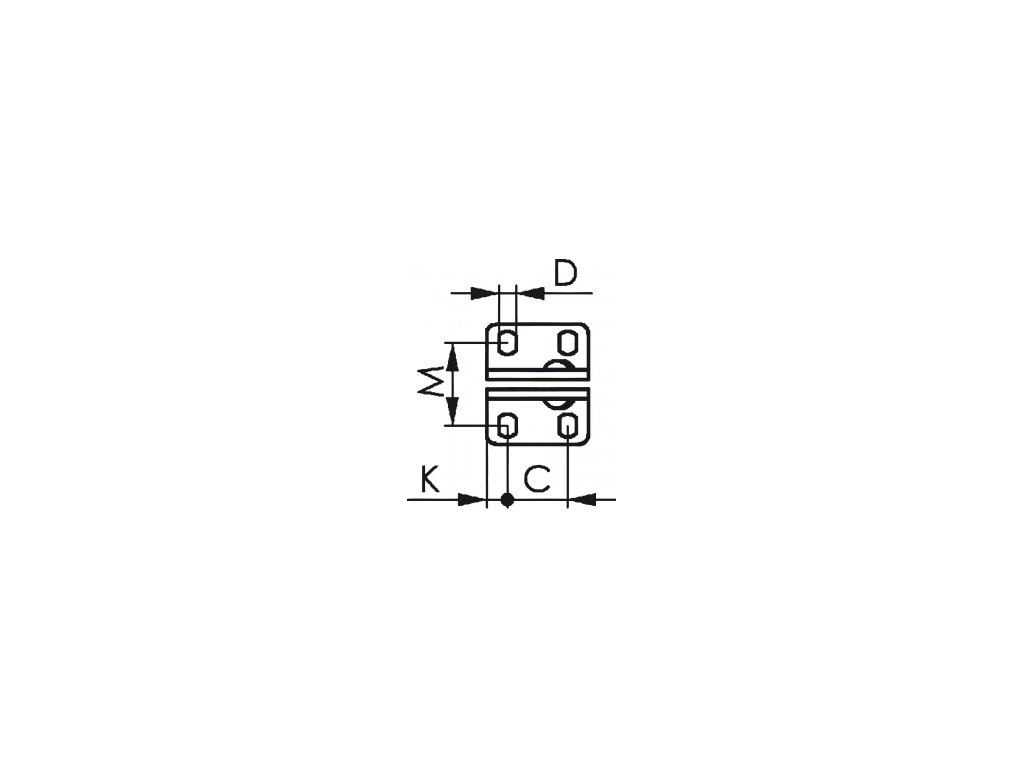

A: 5
B: 39
C: 16
D: 4,5
E: 18
F: 6
H: 19
H1: 98,5
HW min.: -4
HW max.: 2
I: 10
K: 5,5
L:
L1: 61
L2: 59
M: 24
M1:
N: 35
P: 27
alpha: 95°
alpha*:





Doplňkové parametry

Kategorie: Upínací nářadí
Záruka: 2 roky
Hmotnost: 0.11 kg
