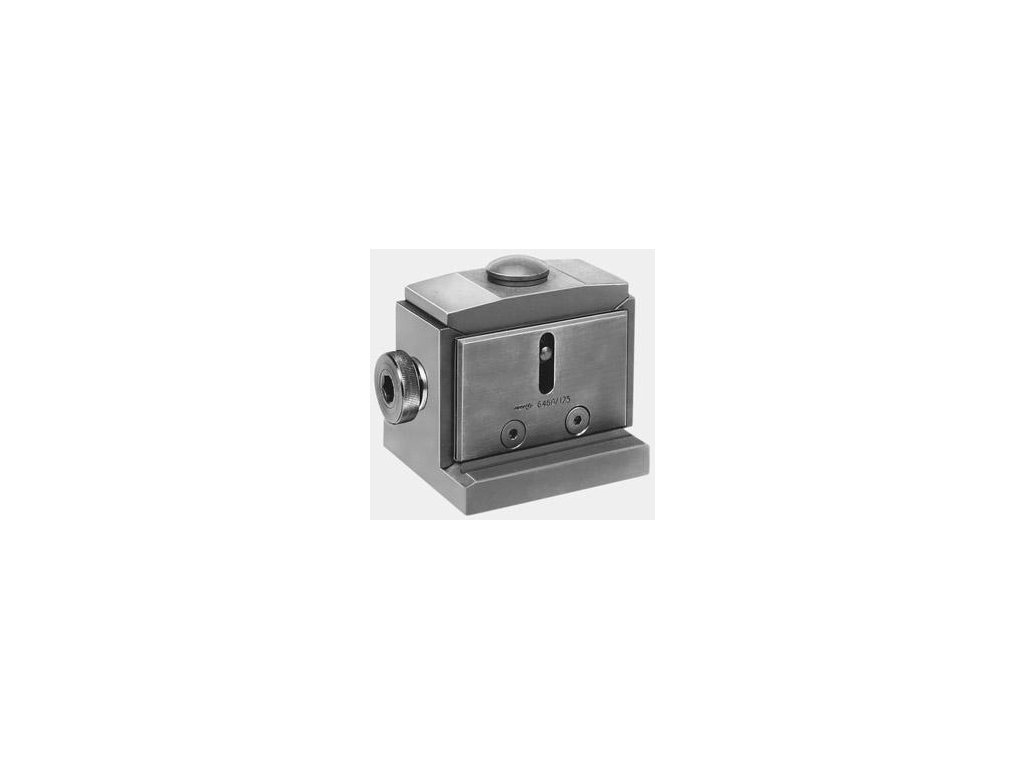

Rovnací klín Format Herkules 190 - (170-190 mm)

Kód: 39300030
36 515 Kč 30 178 Kč bez DPH
Skladem do 4-8 dnů

Rovnací klín Format Herkules 190, k upínání těžkých litinových a kovaných obrobků na velkých nástrojových zařízeních

Detailní informace

Detailní popis produktu

Rovnací klín Format Herkules 190 - (170-190 mm)

Rovancí klín s vnitřním šestihranem.

Provedení: Ze zušlechtené tvárné litiny a oceli, popuštěné na brunýrovaný odstín. Se středicím otovrem Ø 12 mm. Rovnací klín můžete rukou snadno přestavit při zatížení na 1/3 nosnosti (F max.). Přesně opracovné klínové plochy dovolují klidné přesné nastavení, přesnější než 1/10 mm, volitelně šroubem s rýhovanou hlavou nebo klíčem na šestihranné šrouby. Dvojitý klínový efekt umožňuje přesné vertikální pohyby bez bočního posuvu.

Použití: K upínání těžých litinových a kovaných obrobků na velkých nástrojových zařízeních. Kromě toho se rovnací klín může nasadit na "těžké šroubové podstavce". Přitom je nutné použít válcový kolík DIN 6325 (12 x 30 mm).

Rozsah dodávky: Rovnací klín s kulovým nástavcem (obj. č. 3930).


* H mm/ot. = přestavení výšky na otáčku.




Doplňkové parametry

Kategorie: Upínací nářadí
Záruka: 2 roky
Hmotnost: 8.7 kg
Velikost: 190 mm
Přestavení na výšku h-H: 170 - 190 mm
A: 80 mm
B: 150 mm
L: 183 mm
Otvor klíče: 22 mm
H* mm/ot: 2,02
Nosnost: 220 kN
