Ojnicová (páková) upínka AMF 6841 s malou úhlovou patkou - velikost 3 (94136)

Kód: 39420030
1 105 Kč 913 Kč bez DPH
Skladem do 10 dnů

Ojnicová (páková) upínka AMF 6841 s malou úhlovou patkou. Táhla a ruční páky pracují stejnoměrně

Detailní informace

Detailní popis produktu

Ojnicová (páková) upínka AMF 6841 s malou úhlovou patkou - velikost 3 (94136)

Tlaková upínka s malou úhlovou patkou

Provedení: Tlačný a tažný upínák s malou úhlovou patkou (táhla a ruční páky pracují stejnoměrně). Dlouhé vedení táhla s upevňovacím závitem a maticí Pozinkovány a pasivovány. Pákové díly a táhlo jsou vyrobeny ze zušlechtěné oceli. Nýty z oceli INOX se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 0, 1 a 5. Místa uložení jsou namazána. Rukojeť z červeného plastu, odolného proti oleji.
U velikostí 0, 2 a 3: Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Ruční páku lze otočit do libovolné úhlové polohy k základní ploše.

Použití: Používejte jako upínák, který pracuje na principu tlaku a tahu. Upínák lze upevnit bez úhlové patky na plechové stěny nebo do tělesa přípravku zašroubovat pomocí závitu.

Rozsah dodávky: Komplet se zušlechtěným pozinkovaným přítlačným šroubem.

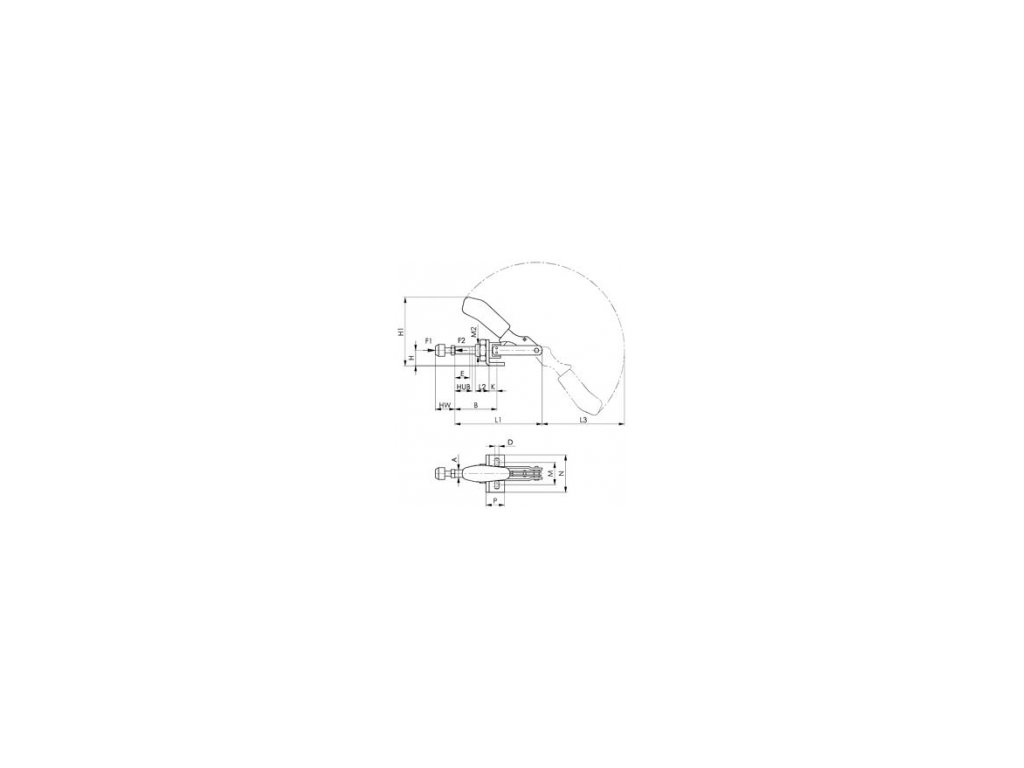

Technické parametry:


F1: 2,5 kN
F2: 2,5 kN
Přítlačný šroub: M8 x 35
Hmotnost: 445 g
A: 12
B min.: 37
B max.: 59
D: 6,5
E: 30
H: 25
H1: 108
Zdvih: 32
HW min.: 22
HW max.: 35
K: 13
L1: 140
L2: 22
L3: 127
M2: M20 x 1,5
N: 60
P: 30


Doplňkové parametry

Kategorie: Upínací nářadí
Hmotnost: 0.45 kg
