Ojnicová (páková) upínka AMF 6840 bez úhlové patky - velikost 0 (93906)
Kód: 39420100Související produkty
Detailní popis produktu

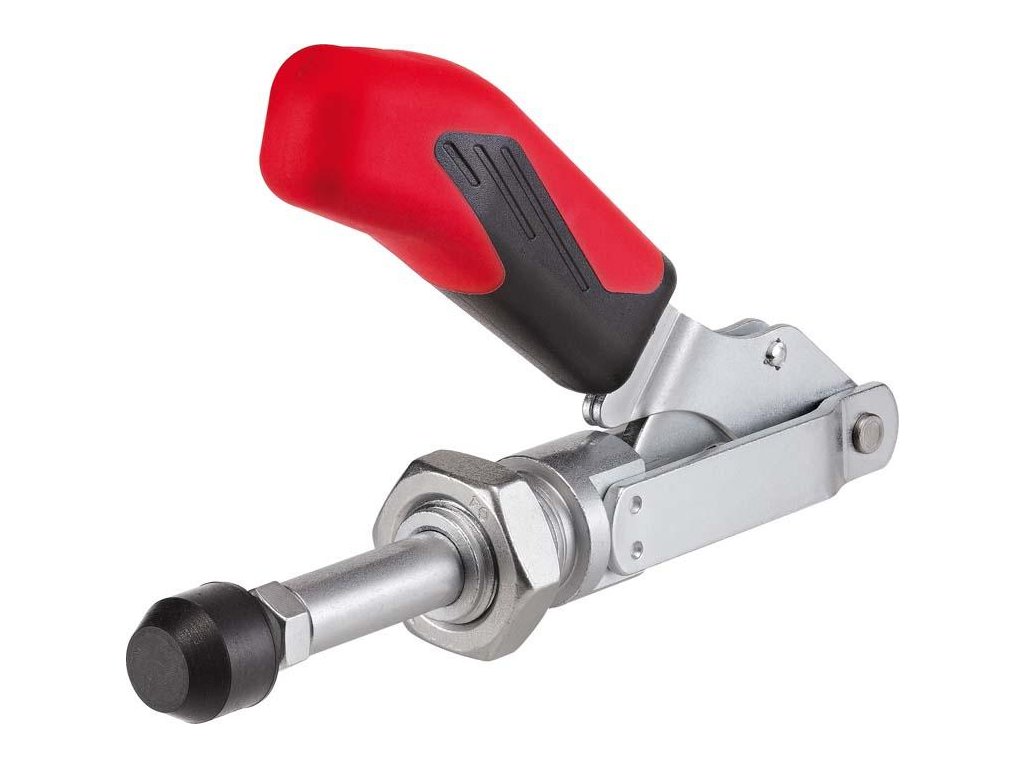

Ojnicová (páková) upínka AMF 6840 bez úhlové patky - velikost 0 (93906)
Provedení: Bez úhlové patky. Upínáky na principu tahu a tlaku (táhla a ruční páky pracují stejnoměrně). Dlouhé vedení táhla s upevňovacím závitem a maticí. Pozinkovaný a pasivovaný. Nýty z oceli INOX se u provedení velikosti 2 a 3 pohybují v tvrzených pouzdrech.
Pákové díly a táhla jsou vyrobeny ze zušlechtěné oceli. Mazaná ložisková místa. Tlakové upínky s čelním závitem pro přímou vestavbu do plechových stěn nebo do přípravků.
Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Komplet se zušlechtěným pozinkovaným přítlačným šroubem. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Komplet se zušlechtěným pozinkovaným přítlačným šroubem.
Velikost: | 0 |
F1: | 0,8 kN |
F2: | 0,8 kN |
Přítlačný šroub: | M4 x 20 |
Hmotnost: | 60 g |
A: | 6,5 |
B min.: | 10,5 |
B max.: | 26,5 |
E: | 13 |
H1: | 37 |
Zdvih: | 16 |
HW min.: | 12 |
HW max.: | 20 |
L1: | 66,5 |
L2: | 10 |
L3: | 54 |
M2: | M10 x 1 |
N: | 15 |
Doplňkové parametry
Kategorie: | Upínací nářadí |
---|---|
Hmotnost: | 0.6 kg |
