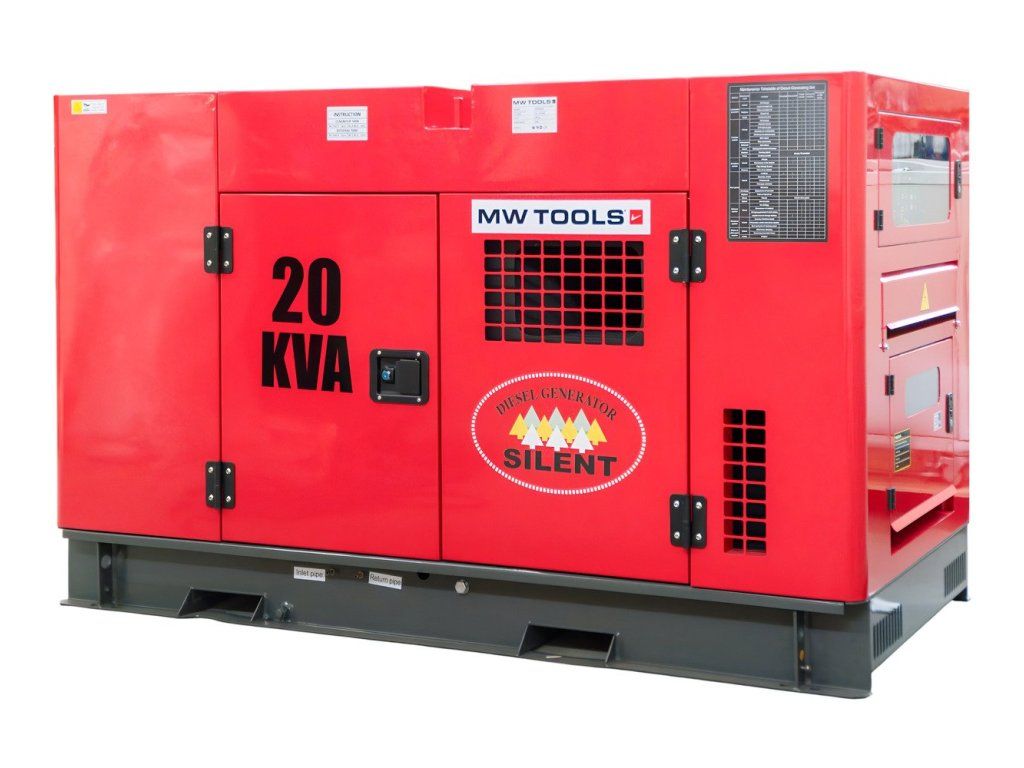

Naftová elektrocentrála 22 kVa MW TOOLS DG200E - 230V+400V

Naftová elektrocentrála 20 kVa MW TOOLS DG200E - 230V+400V

Dieselgenerátor 22 kVA 3x400 V a 1x230 V, vybavený připojením pro externí palivovou nádrž.

Ideální pro napájení firem, stavenišť, stavebních strojů, venkovních akcí, pojízdných občerstvení nebo jako záložní/nouzový generátor.

Výhody:

• Výkon 20 kVA (16,8 kW) při  3x400 V (nominální)
• Maximální výkon  22 kVA (17,6 kW) při 3x400 V (pohotovostní režim)
• Vodou chlazený čtyřválcový vznětový motor
• Navrženo pro prodloužený nepřetržitý provoz 24 hodin denně, 7 dní v týdnu
• Připojení pro externí nádrž s naftou , což umožňuje nepřerušovaný provoz
• Zvukotěsná kapuce
• Integrovaná 43litrová nádrž nabízí 7,2 hodiny autonomie na plné nabití
• Zásuvka ATS pro připojení k externímu ATS a elektrickému rozvaděči, která zajišťuje automatické přepínání mezi sítí a generátorovým agregátem
• Digitální ovladač s obrazovkou pro monitorování a správu skupiny
• Automatická regulace napětí (AVR) zajišťuje velmi stabilní sinusový průběh.

  Výkon:

• 20 kVA trvalého provozního výkonu při 3x400V (nominální), 24/7 při plném zatížení
• Maximální výkon 22 kVA / pohotovostní výkon při 3x400V, až 1 hodina při plném zatížení
• ≈ 15,9 kW trvalý výkon při 1x230V
  (3 zásuvky, ≈ 5,3 kW na zásuvku)
• Spotřeba paliva při plném zatížení: 5,9 litru/hodinu
• Regulace AVR zajišťující stabilní výstupní napětí s THD < 5%
• 16pinový konektor Harting ATS pro připojení externího ATS (automatického přepínače), který zajišťuje automatické spuštění a vypnutí generátoru v případě výpadku napájení  (ATS není součástí dodávky)
• Otáčky motoru: 1500 ot/min
• Elektrický předehřev nasávaného vzduchu usnadňuje studený start při teplotách pod 5 °C

  Charakteristika:

• Čtyřválcový, čtyřtaktní, vodou chlazený vznětový motor FAWDE o výkonu 31 koní

• Zvukotěsný kryt, kompletně vystlaný absorpční pěnou, zajišťuje nízkou hladinu hluku 73 dB

• Bezkartáčový alternátor DINGO s vysokou účinností 87 %

• Integrovaná 43litrová nádrž na naftu s připojením pro externí nádrž.
  Přední panel je vybaven 2 spojkami o průměru 7,5 mm pro připojení palivových hadic k externí nádrži na naftu
  (hadice a externí nádrž nejsou součástí dodávky).

• Integrované samonasávací čerpadlo, volitelné tlačítkem mezi vnitřním a vnějším zásobníkem

  • Maximální sací vzdálenost k externí nádrži: 10 metrů

  • Externí nádrž na naftu musí být umístěna na stejné úrovni nebo výše než generátorové soustrojí.

    Funkce ovládacího panelu:

• 1 hlavní vypínač

• 3 x 3x400V zásuvky – 32A – 5 pólů, až 22 kW na zásuvku při 3x400V

• 3 zásuvky 230 V – 32 A , výkon přibližně 5,3 kW na zásuvku

• Individuální 32A ochrana pro každou zásuvku

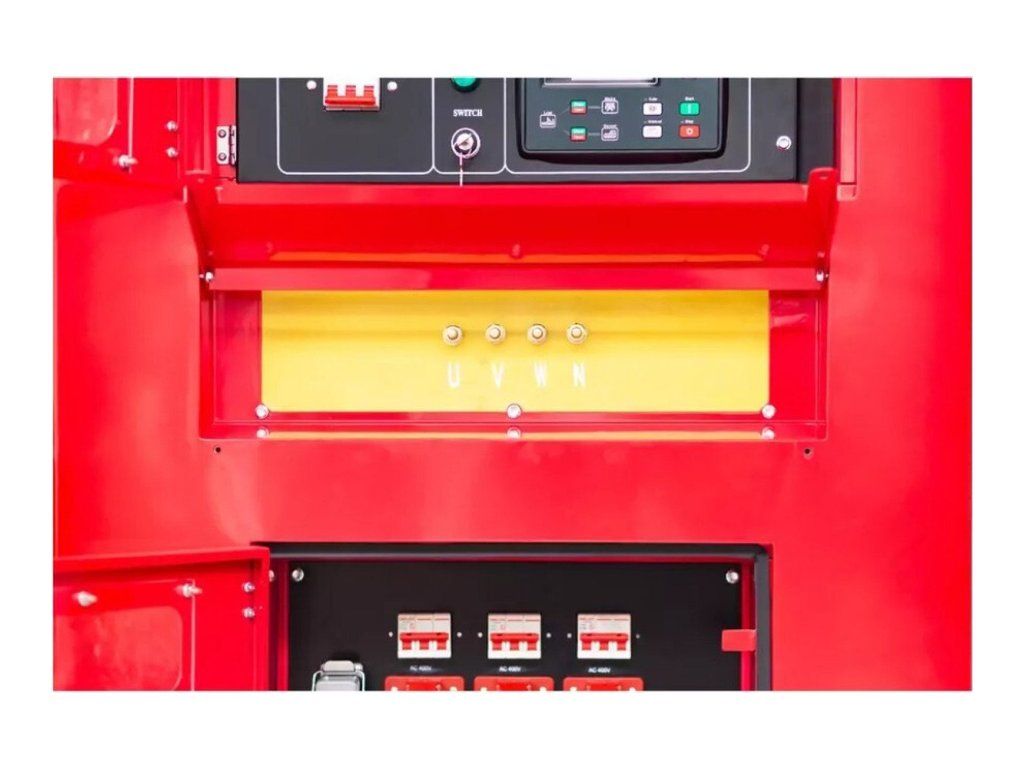

• Uzamykatelný panel s 3fázovými + nulovými svorkami pro připojení těžkých zátěží

• Digitální regulátor Smartgen HGM6120N s velkým, přehledným a čitelným LCD displejem o rozměrech 132 × 64 mm

• Digitální zobrazení parametrů:

  • Napětí (V), proud (A), frekvence (Hz), výkon (W)

  • Účiník (%), teplota, hladina paliva

  • Otáčky motoru, počítadlo motohodin, napětí baterie

• Elektrický start s klíčem

• Pravidelná upozornění na údržbu

• Bezpečnostní alarmy včetně alarmů pro teplotu vody, tlak a hladinu oleje, otáčky motoru a přetížení

• Ochrana automatickým vypnutím v případě alarmu nebo nutné údržby

• Připojení pro externí zemnící tyč (tyč a kabely nejsou součástí dodávky)

  Součástí balení:

• Podvozek s kapsami pro vysokozdvižný vozík pod jednotkou, umožňující pohyb pomocí vysokozdvižného vozíku, zvedacích vidlic nebo paletového vozíku

• Baterie a klíček pro elektrický startér jsou součástí dodávky

• Startovací baterie 12V – 80Ah je součástí balení

• Zásuvka ATS s dodávaným konektorem
  (kabely a spínač ATS nejsou součástí balení)

• Jednotka se dodává bez motorového oleje (objem: 8 litrů) a bez chladicí kapaliny (objem: 15 litrů)

• Externí sací hadice a externí nádrž na naftu nejsou součástí dodávky

  Dostupné možnosti

• 5l motorový olej MOTOROIL 650 (ref. 790030050) – jednotka se dodává bez motorového oleje

• Mobilní nádrž o objemu 75 litrů s ručním čerpadlem pro přepravu nafty  (ref. TBC75M)

• Mobilní nádrž o objemu 100 litrů s 12V čerpadlem pro přepravu nafty  (ref. TDC10012)

• Mobilní nádrž o objemu 210 litrů s 12V čerpadlem pro přepravu nafty  (ref. TDC21012)

• Mobilní nádrž o objemu 330 litrů s 12V čerpadlem pro přepravu nafty  (ref. TDC33012)

• Mobilní nádrž o objemu 400 litrů s 12V čerpadlem pro přepravu nafty  (ref. TDC40012)

• Vysoce kvalitní 10litrový PE kanystr s flexibilním hrdlem (ref. JERRYC10)

• Vysoce kvalitní 20litrový PE kanystr s flexibilním hrdlem (ref. JERRYC20)

  Jak vybrat správný generátor?

• Výběr správného výkonu v kVA nebo kW. Chcete-li určit požadovaný výkon v kVA z výkonu vašeho zařízení v kW, musíte vydělit potřebný výkon účiníkem zařízení.

  Vzorec: Výkon v kVA = Výkon v kW ÷ Účiník

  Příklad: Zařízení vyžaduje 6,0 kW a má účiník 0,8:
  6,0 kW ÷ 0,8 = 7,5 kVA

  Generátorové soustrojí proto musí poskytovat minimálně 7,5 kVA.

  Účiník se obvykle pohybuje mezi 0,7 a 1,0 v závislosti na typu zařízení.

• Generátorové agregáty pro elektromotory

  Pokud chcete napájet elektromotory pomocí generátoru, je nezbytné zvážit spouštěcí proud potřebný pro tento typ zařízení.
  To platí zejména pro stroje, jako jsou vodní čerpadla, brusky, kompresory atd.

  • S nezatíženým rotorem může být rozběhový proud 2 až 3krát vyšší než jmenovitý proud.

  • S zatíženým rotorem může rozběhový proud dosáhnout 5 až 8násobku jmenovitého proudu.

  Proto se důrazně doporučuje naddimenzovat generátorové soustrojí, aby se zajistilo spolehlivé spuštění motoru a zabránilo se přetížení nebo vypnutí.

  Generátorové soustrojí je vybaveno připojením ATS

ATS (automatický přepínač) je automatický elektrický přepínač instalovaný v budově kvalifikovaným elektrikářem. Připojuje generátor k elektrické síti a zajišťuje automatické přepínání mezi napájením ze sítě a napájením z generátoru v případě výpadku proudu.
Nazývá se také duální automatický přepínač.

Instalaci a certifikaci musí provést odborník.
ATS není dodáván se strojem.

Údržba generátoru

Doporučuje se provádět pravidelné kontroly a údržbu generátorového soustrojí, aby byl zajištěn bezpečný, spolehlivý a trvanlivý provoz, v souladu s kontrolním seznamem v uživatelské příručce.

Mezi nezbytné operace patří:

• Pravidelná výměna vzduchového filtru

• Výměna palivového filtru

• Výměny oleje provedené v doporučených lhůtách

Správná údržba je nezbytná pro zajištění dlouhé životnosti a výkonu vašeho generátoru.
Neváhejte kontaktovat naše servisní oddělení a my vám rádi poradíme a vypracujeme plán údržby přizpůsobený vašim specifickým potřebám.
