Excentrická upínací svorka IBT M4 (50204)



Excentrická upínací svorkaem IBT k upínání obrobků všech tvarů, pravoúhlých, šikmých, konkávních nebo konvexních

Dostupnost Skladem do 4-8 dnů
175 Kč
145 Kč bez DPH

Kód produktu 39170000
Značka IBT
Webová stránka značky ibt-gmbh.de/mitee-bite.html
Kategorie Upínací nářadí
Záruka 2 roky


Excentrická upínací svorka IBT M4 (50204)

Excentrická upínací svorka s drážkovým T-kamenem

Univerzální upínací systém k upínání obrobků všech tvarů, pravoúhlých, šikmých, konkávních nebo konvexních.

Použití: Speciálitou tohto upínacího přípravku je ocelový šroub (pevnost 10.9) s excentrickou hlavou. Excentr zajišťuje upnutí při velmi vysoké upínací síle. Jako upínací prvek slouží mosazná šestihranná podložka.

Použití: S dorazovými kolíky a 1 nebo 2 upínacími šrouby můžete upnout každý obrobek nejrůznějších tvarů. Nízká konstrukce umožňuje snadné obrábění povrchu obrobku. Při programování CNC tak není nutné brát v úvahu polohu upínacích drápů. Kromě toho dovolují malé rozměry prostorově úsporné vícebodové upnutí. Upínací svorky lze použít i jako doraz.

Použití: Zušlechtěné drážkové T-kameny jsou zasunuty do T-drážek a aretovány závitovým kolíkem. Upnutí je provedeno šroubováním excentrického šroubu.



Podobné produkty

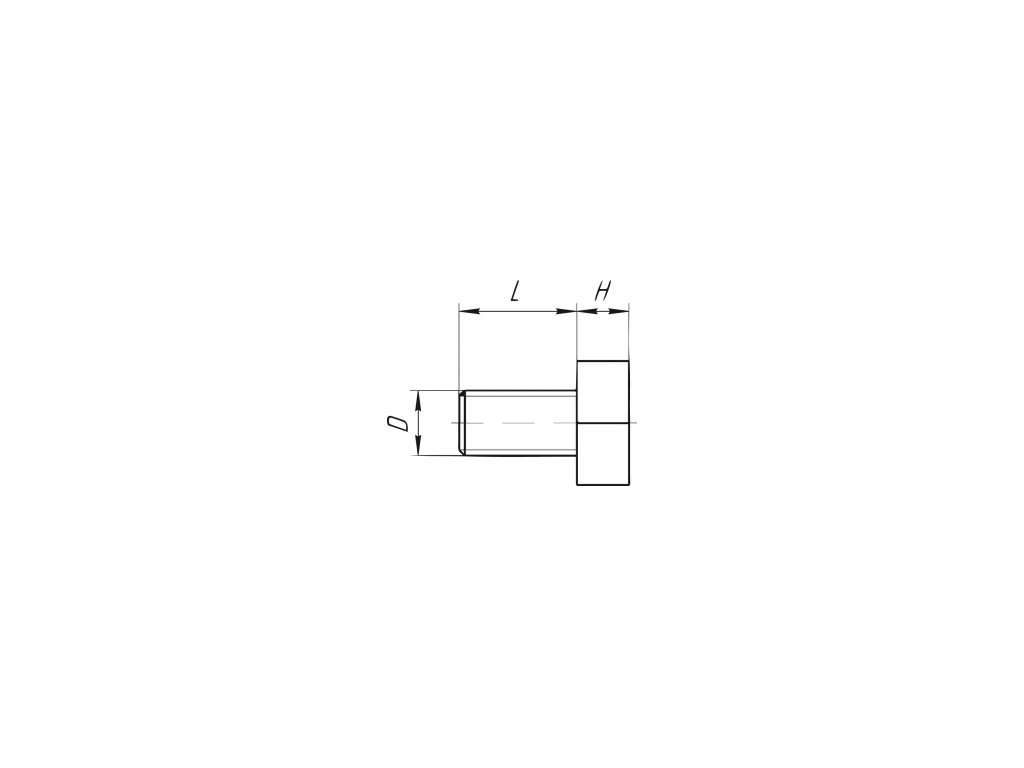

Závit Ø D M4
Délka závitu L 10 mm

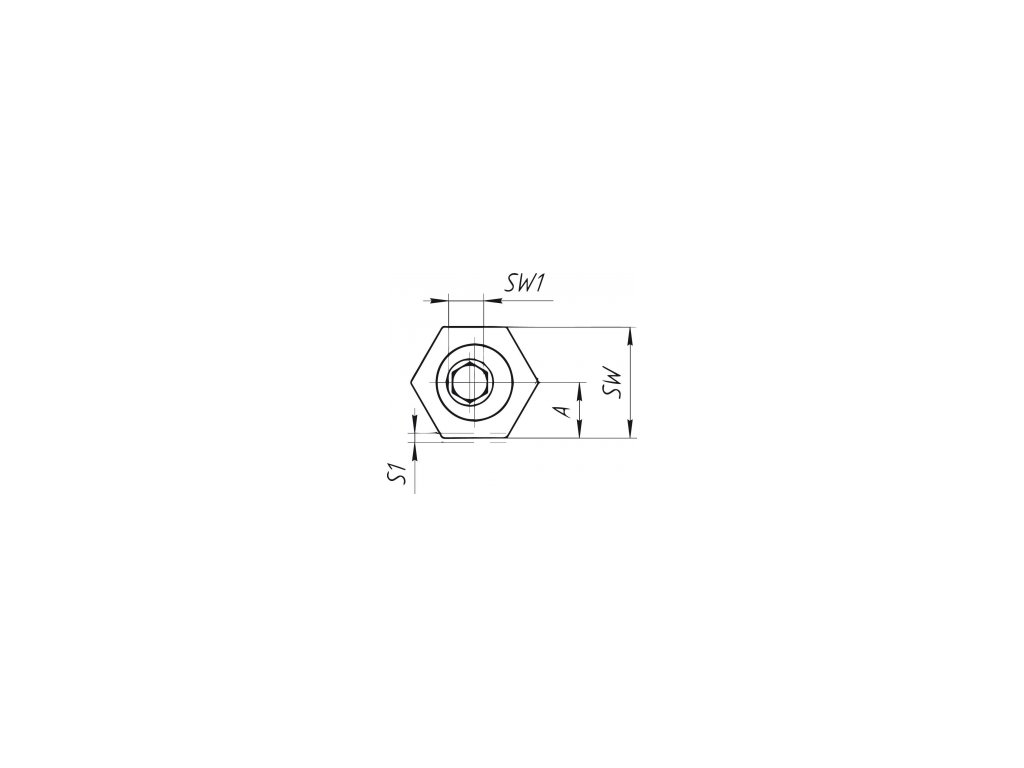

Šestihranná podložka SW 8 mm
Výška podložky H 2,8 mm
Dráha excentru S1 0,8 mm
Vzdálenost A 3,8 mm
Upínací síla 0,9 kN
