Excentrická upínací svorka IBT M12 (50212)



Excentrická upínací svorkaem IBT k upínání obrobků všech tvarů, pravoúhlých, šikmých, konkávních nebo konvexních

Dostupnost Skladem do 4-8 dnů
289 Kč
239 Kč bez DPH

Kód produktu 39170040
Značka IBT
Webová stránka značky ibt-gmbh.de/mitee-bite.html
Kategorie Upínací nářadí
Záruka 2 roky


Excentrická upínací svorka IBT M12 (50212)

Excentrická upínací svorka s drážkovým T-kamenem

Univerzální upínací systém k upínání obrobků všech tvarů, pravoúhlých, šikmých, konkávních nebo konvexních.

Použití: Speciálitou tohto upínacího přípravku je ocelový šroub (pevnost 10.9) s excentrickou hlavou. Excentr zajišťuje upnutí při velmi vysoké upínací síle. Jako upínací prvek slouží mosazná šestihranná podložka.

Použití: S dorazovými kolíky a 1 nebo 2 upínacími šrouby můžete upnout každý obrobek nejrůznějších tvarů. Nízká konstrukce umožňuje snadné obrábění povrchu obrobku. Při programování CNC tak není nutné brát v úvahu polohu upínacích drápů. Kromě toho dovolují malé rozměry prostorově úsporné vícebodové upnutí. Upínací svorky lze použít i jako doraz.

Použití: Zušlechtěné drážkové T-kameny jsou zasunuty do T-drážek a aretovány závitovým kolíkem. Upnutí je provedeno šroubováním excentrického šroubu.



Podobné produkty

Hmotnost 0.05 kg

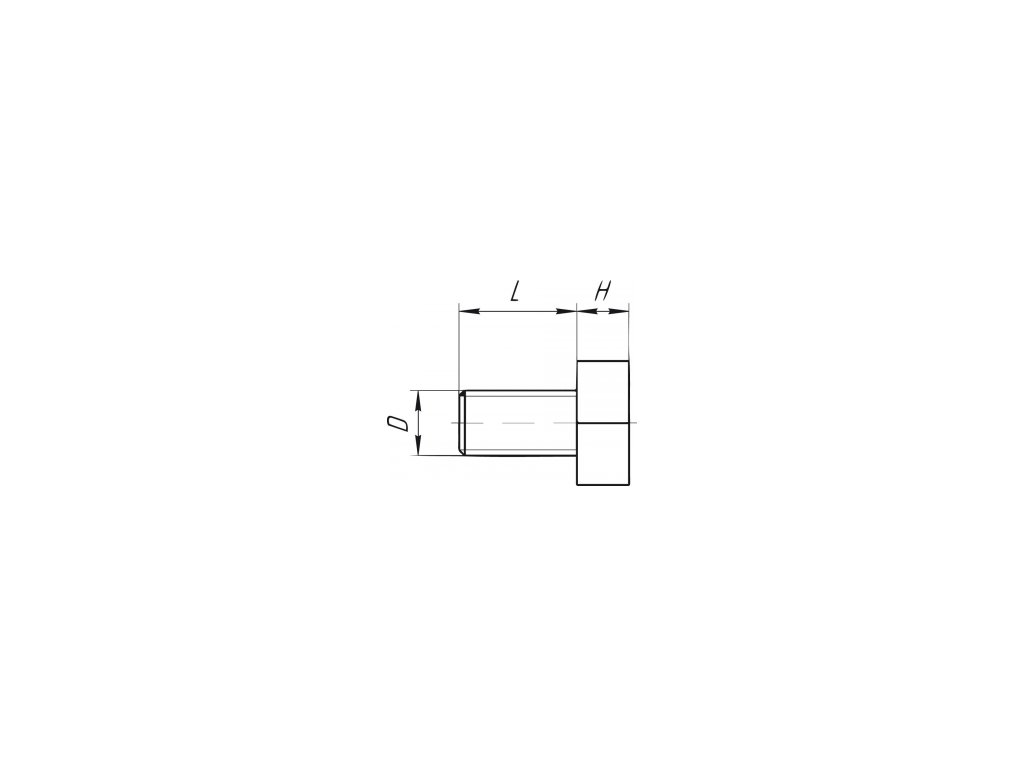

Závit Ø D M12
Délka závitu L 25 mm

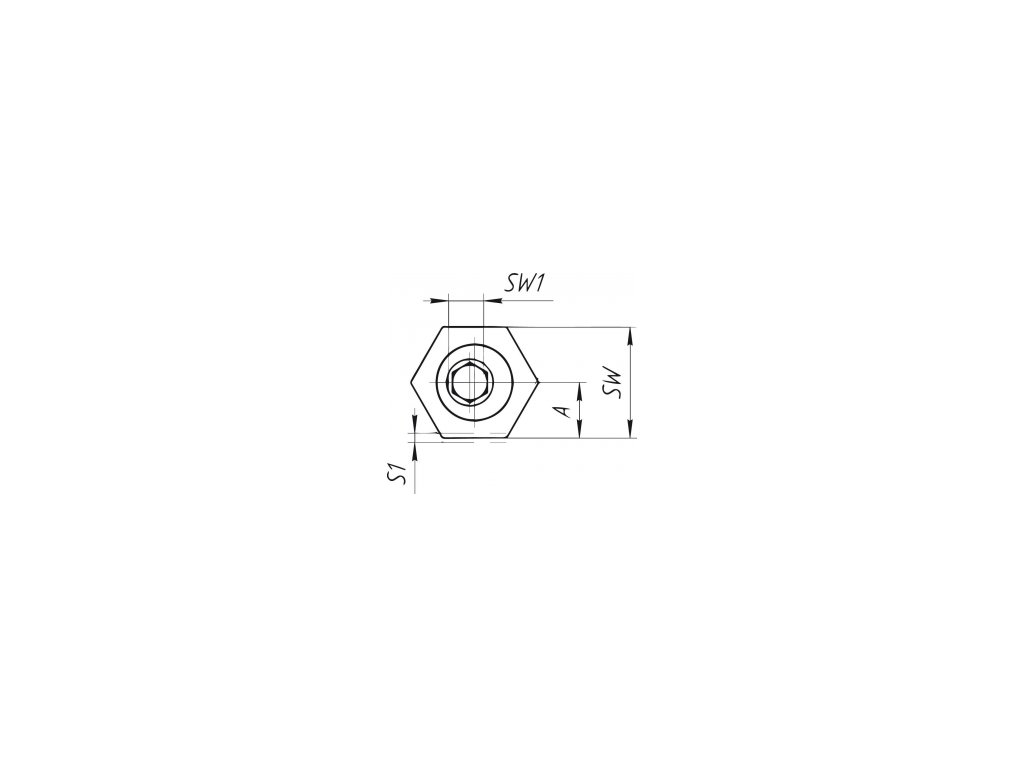

Šestihranná podložka SW 25 mm
Výška podložky H 9,5 mm
Dráha excentru S1 2 mm
Vzdálenost A 12,7 mm
Upínací síla 18 kN
