Stabilní upínací čelist AMF 6497F plochá - velikost 19 (562016)
Kód: 38040019Související produkty
Detailní popis produktu
Stabilní upínací čelist AMF 6497F plochá - velikost 19 (562016)
Provedení: S přesným prizmatickým vedením, základní těleso z kalené oceli, upínací čelisti z cementované oceli, tvrzené. Upínací čelisti oboustranné, s hladkou stranou pro opracované obrobky a rýhovanou stranou pro surové upínací plochy.
Použití: Díky velké upínací ploše se tyto stabilní upínací čelisti hodí k bočnímu upnutí obrobků. K upevnění stabilních upínacích čelistí na strojní stůl doporučujeme použít dva upínací šrouby.
Upozornění: Jako upevňovací šrouby je nutno samostatně objednat šrouby pro T-drážky DIN 787 v závislosti na šířce drážky.
* upínací síly F1 a F2 závisí na šířce drážky

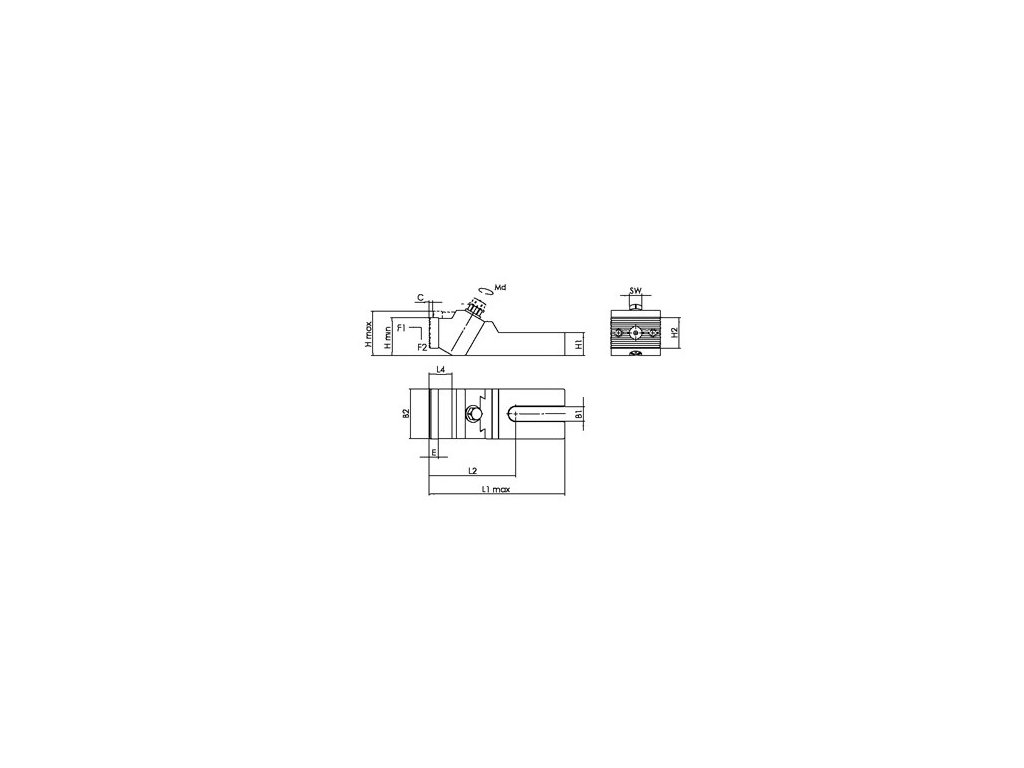

Doplňkové parametry
| Kategorie: | Upínací nářadí |
|---|---|
| EAN: | 4020772022952 |
| Šířka drážky: : | 12, 14, 16, 18 mm |
| B1: | 19 mm |
| B2: | 65 mm |
| C: | 6 mm |
| E: | 12 mm |
| H min: | 50 mm |
| H max: | 60 mm |
| H1: | 30 mm |
| H2: | 40 mm |
| L1 max: | 177 mm |
| L2: | 113 mm |
| L4: | 29 mm |
| SW: | 16 |
| F1: | 8, 15, 20, 28 kN |
| F2: | 1,2, 2,2, 3,0, 4,2 kN |
| Md: | 20, 40, 45, 60 |
