Vodorovná upínka AMF 6833 s úhlovou patkou - velikost 2 (93328)
Kód: 39410020Související produkty
Detailní popis produktu
Vodorovná upínka AMF 6833 s úhlovou patkou - velikost 2 (93328)
Provedení: Vodorovný upínák s otevřeným přídržným ramenem a úhlovou patkou. Pozinkovaný a pasivovaný. Nýty z oceli INOX se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 0 a 1. Místa uložení namazána. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Pojistka proti ztrátě přítlačného šroubu na konci upínacího ramena.
Použití: Pro namontování zboku.
Rozsah dodávky: Komplet se zušlechtěným pozinkovaným přítlačným šroubem.
Upozornění: Příčné rameno pro 2-bodové upnutí viz (obj. č. 3946).
| Velikost: | 2 |
| Přídržná síla F1: | 1 kN |
| Přídržná síla F2: | 1,2 kN |
| Přítlačný šroub: | M6 x 35 |
| Hmotnost: | 245 g |

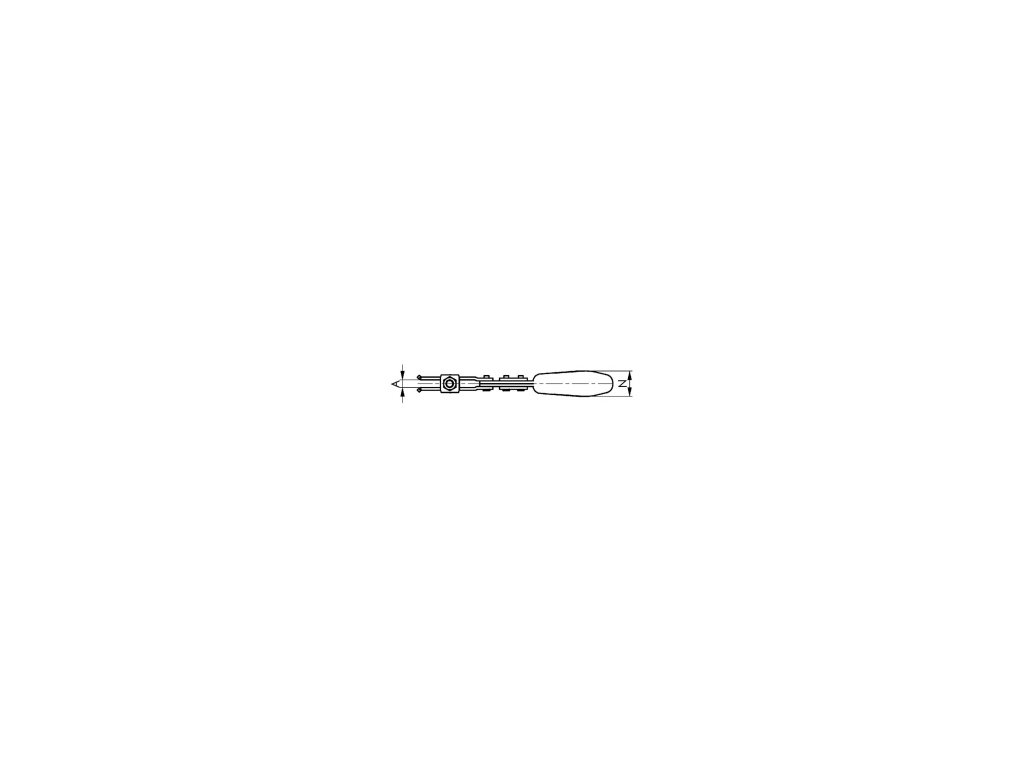

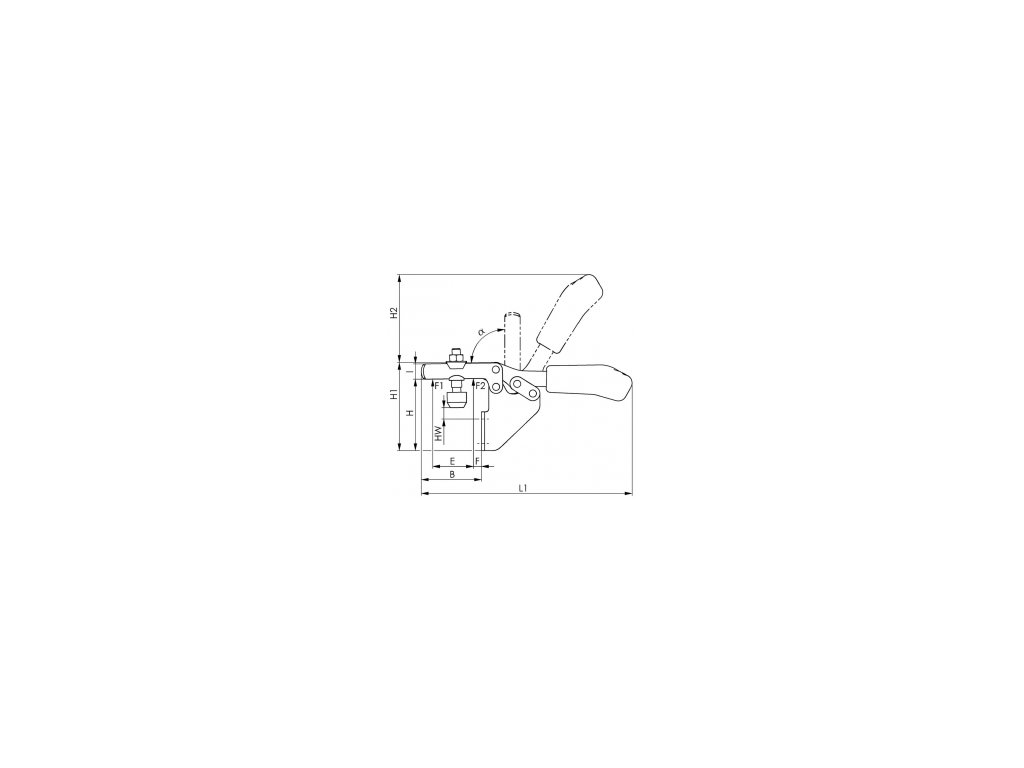

| A: | 6,2 |
| B: | 52 |
| C: | 20 |
| D: | 5,6 |
| E: | 32 |
| F: | 10,5 |
| H: | 73 |
| H1: | 94 |
| H2: | 68 |
| HW min.: | 22 |
| HW max.: | 29,5 |
| I: | 13,2 |
| K: | 6 |
| L1: | 162 |
| M: | 25,5 |
| N: | 37 |
| P: | 32 |
| alpha: | 90° |
Doplňkové parametry
| Kategorie: | Upínací nářadí |
|---|---|
| Hmotnost: | 0.25 kg |
| EAN: | 4020772093327 |
