Vodorovná upínka AMF 6830 ESD - velikost 2 (562490)
Kód: 38140020Související produkty
Detailní popis produktu
Vodorovná upínka AMF 6830 ESD - velikost 2 (562490)
Provedení: S ochranným uzávěrem a rukojetí z materiálu odvádějícího elektrostatický výboj (disipativního materiálu). S otevřeným přídržným ramenem a vodorovnou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli se u provedení velikosti 2 a 3 pohybují v tvrzených pouzdrech.
Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací kus s ochranou proti sevření prstů, pojistka proti ztrátě přítlačného šroubu na konci upínacího ramena.
Použití: Vodorovná upínka ESD byla vyvinuta speciálně pro použití v ochranných ESD zónách (EPA –electrostatic protected area) pro práce na elektrostaticky citlivých komponentách, konstrukčních skupinách nebo přístrojích v souladu s normou DIN EN 61340-5-1.
Upozornění: Vodorovná upínka ESD není izolační. Nesmí se používat v oblastech, ve kterých se pracuje s otevřeným napětím.
Rozsah dodávky: Vodorovná upínka komplet se zušlechtěným, pozinkovaným přítlačným šroubem.

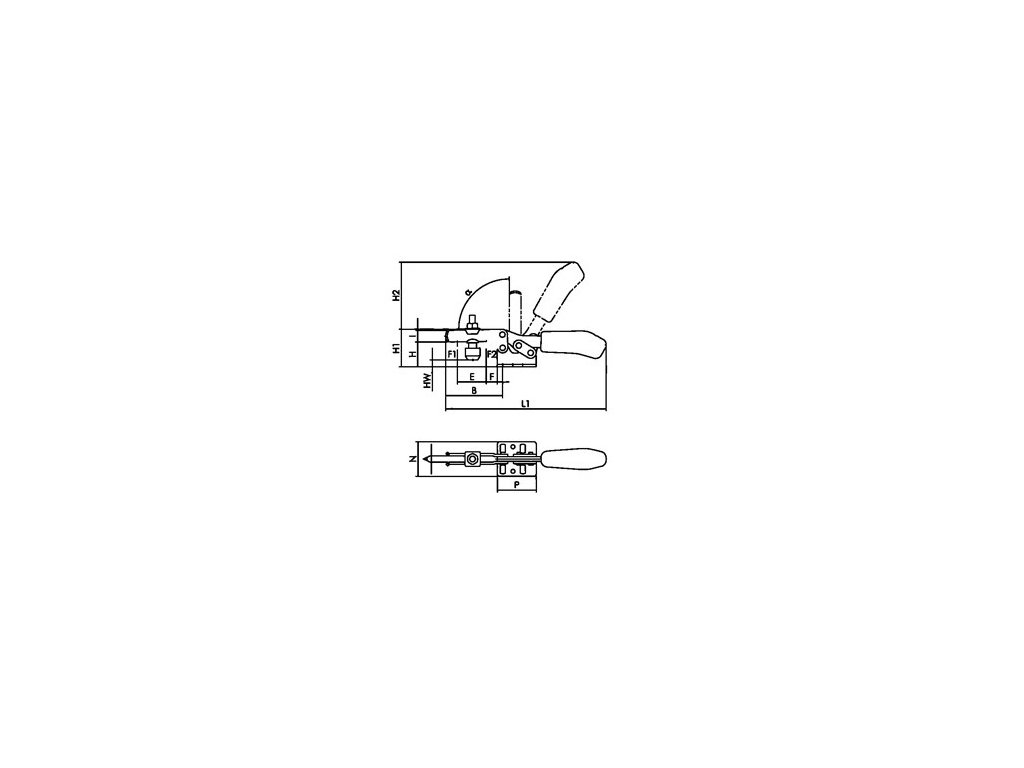

| Velikost: | 2 |
| F1: | 1 kN |
| F2: | 1,2 kN |
| Přítlačný šroub: | M6 x 35 |
| Hmotnost: | 185 g |
| A: | 6 |
| B: | 64 |
| C: | 26 |
| D: | 5,6 |
| E: | 32 |
| F: | 16 |
| H: | 24 |
| H1: | 45 |
| HW min.: | -1,5 |
| HW max.: | 5 |
| I: | 13,2 |
| K: | 6 |
| L1: | 162 |
| M: | 19,5–29,5 |
| M1: | 28,5 |
| N: | 42 |
| P: | 38 |
| alpha: | 90% |
Doplňkové parametry
| Kategorie: | Upínací nářadí |
|---|---|
| Hmotnost: | 0.1 kg |
| EAN: | 4020772023942 |
