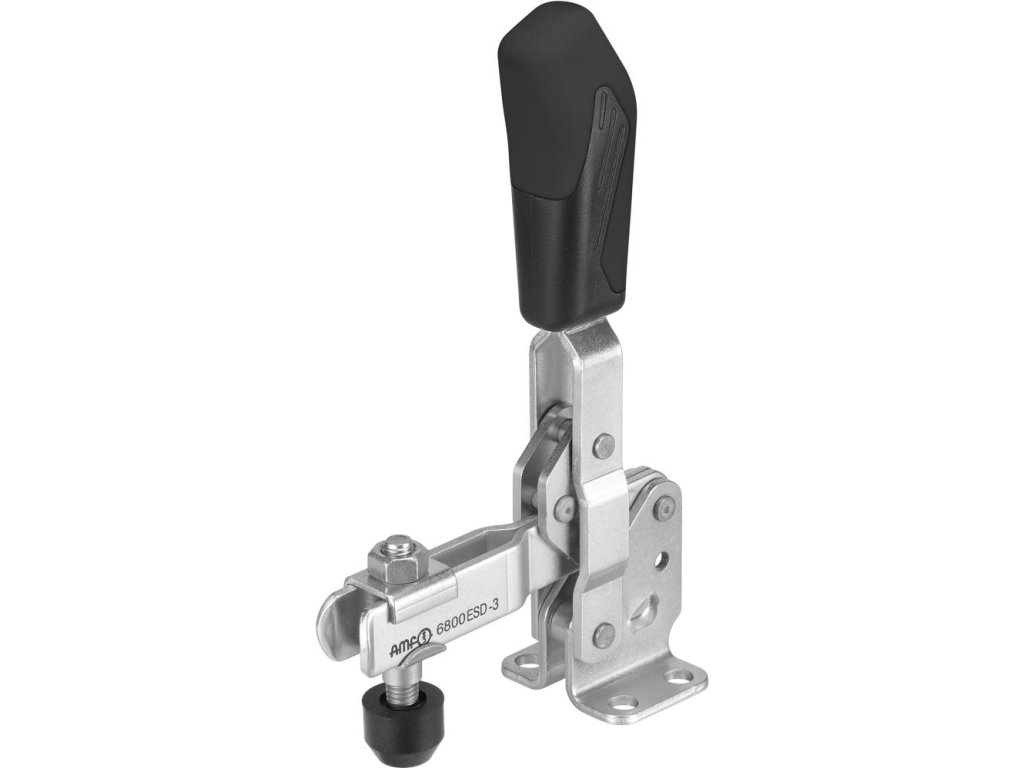

Svislá upínka AMF 6800 ESD - velikost 1 (562484)
Kód: 38130020Související produkty
Detailní popis produktu
Svislá upínka AMF 6800 ESD - velikost 1 (562484)
Provedení: S ochranným uzávěrem a rukojetí z materiálu odvádějícího elektrostatický výboj (disipativního materiálu). S otevřeným přídržným ramenem a vodorovnou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli se u provedení velikosti 2 a 3 pohybují v tvrzených pouzdrech.
Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s
s ochranou proti sevření prstů, pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena.
Použití: Svislá upínka ESD byla vyvinuta speciálně pro použití v ochranných ESD zónách (EPA –electrostatic protected area) pro práce na elektrostaticky citlivých komponentách, konstrukčních skupinách nebo přístrojích v souladu s normou DIN EN 61340-5-1.
Rozsah dodávky: Svislá upínka komplet se zušlechtěným, pozinkovaným přítlačným šroubem
alpha*: Úhel otevření lze prodloužit nalisováním dorazového kolíku. alpha*: Úhel otevření lze prodloužit nalisováním dorazového kolíku.
| Velikost: | 1 |
| F1: | 0,6 kN |
| F2: | 1,1 kN |
| Přítlačný šroub: | M5 x 30 |
| Hmotnost: | 105 g |
| A: | 5 |
| B: | 39 |
| C: | 16 |
| D: | 4,5 |
| E: | 18 |
| F: | 6 |
| H: | 19 |
| H1: | 98 |
| HW min.: | -4 |
| HW max.: | 2 |
| I: | 10 |
| K: | 5,5 |
| L1: | 61 |
| L2: | 58 |
| M: | 22,5–26 |
| N: | 34 |
| P: | 27 |
| alpha: | 95% |
| alpha*: | – |
Doplňkové parametry
| Kategorie: | Upínací nářadí |
|---|---|
| Hmotnost: | 0.1 kg |
| EAN: | 4020772023881 |
