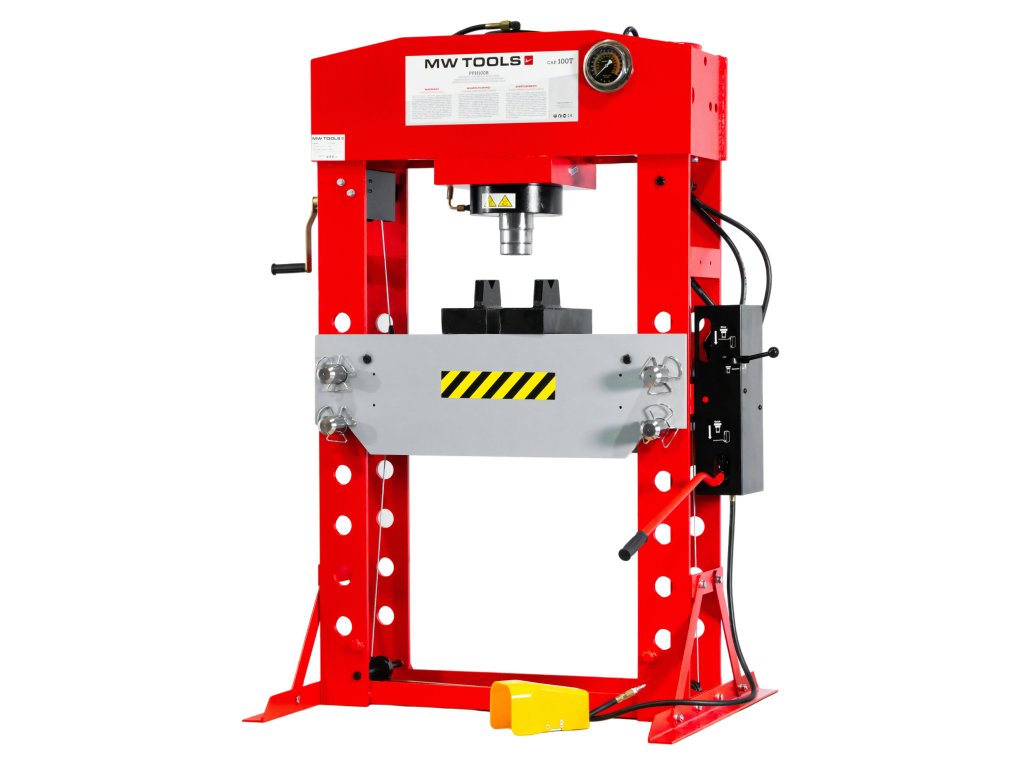

Pneumaticko-hydraulický lis MW-TOOLS PPH100B - 100t ruční/nožní
Kód: 757170100Detailní popis produktu
Pneumaticko-hydraulický lis MW-TOOLS PPH100B - 100t ruční/nožní
Pneumatický hydraulický lis 100 tun s mobilním válcem
Výhody:
- Ovládání stlačeným vzduchem (pedál) a ručně (páka)
- Bočně pohyblivý válec s čepem, umožňuje přitlačení blíže k okraji rámu. Užitečné pro lisování bočních stran velkých dílů
- Spolehlivý dvourychlostní čerpací mechanismus
- Výškově nastavitelný pracovní stůl ručním navijákem, s rychlým a přesným polohováním
- Ovládání stlačeného vzduchu pomocí pohyblivého pedálu
- Dodáváno se 2 lisovacími bloky (V-bloky)
- Volitelná sada děrovačů
Kapacita a rozměry:
• Kapacita: 100 tun
• Vertikální zdvih válce: 300 mm
• Horizontální zdvih válce: 254 mm (pojízdný válec)
• Vzdálenost mezi pracovním stolem a hlavou válce: minimálně 113 mm – maximálně 813 mm
• Šířka lože / prostor mezi patkami: 787 mm
Vlastnosti:
• Ruční a pneumatický provoz:
• Hydropneumatické čerpadlo je ovládáno stlačeným vzduchem přes nožní pedál a poskytuje výkon a rychlost během práce. Není potřeba žádná ruční síla.
• 2rychlostní čerpadlo: vysoká rychlost při najíždění na díl bez zatížení a nižší rychlost při lisování. Rychlost se automaticky snižuje s protitlakem
• Ruční pumpa je ovládána pákou pro přesný provoz. Páka má 2 polohy, pro rychlé a pomalé čerpání (přesná práce)
• Dodávána s malou páčkou, která slouží k vertikálnímu nastavení stolu a horizontálnímu pohybu hlavy válců se šroubovým vřetenem
• Základní rám, na kterém jsou všechny síly vyvíjené při lisování, je celý svařen z jediného robustního rámu, což zvyšuje pevnost a životnost lisu. K sestavení lisu nepoužíváme žádné šrouby ani šrouby.
• Pracovní stůl je podepřen 4 robustními pojistnými kolíky s bezpečnostními sponami, přičemž pracovní stůl spočívá na spodních 2 kolících. To usnadňuje nastavení výšky stolu, aniž by se kolíky zasekávaly.
• Čerpadlo s přetěžovacím ventilem
• Odnímatelná hlava válců (vnitřní průměr upevnění: 25 mm). To umožňuje připojení volitelné děrovací sady nebo jiných lisovacích tvarů a zavíracích nožů k hlavě (art 754758311).
• Provozní tlak stlačeného vzduchu: 7,5 až 8,5 bar a průtok vzduchu: 300 l/min
• Ventil stlačeného vzduchu s pedálem a připojením s EURO konektorem
Dodáváno s :
- Sada V bloků pro rovnání nebo lisování hřídelí, tyčí a trubek. Rozměry V bloku: délka 350 mm, šířka 130 mm, výška 170 mm

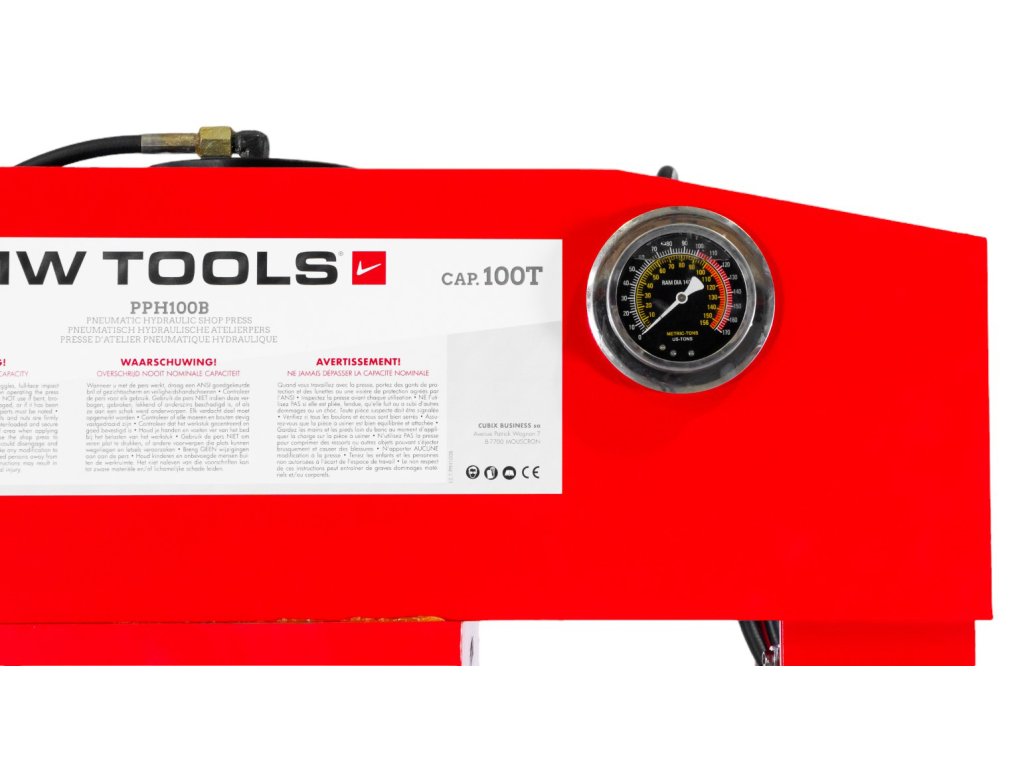

- Tlakoměr s indikací přítlačné síly
- Snadná montáž: lis je dodáván v 1 kuse. Na místě jsou namontovány pouze 2 boční opěrné nohy
- Předem naplněný hydraulickým olejem
- Pneumatický pedál pro ovládání stlačeného vzduchu
Volitelné kompresory:
• Tichý kompresor, nádrž 50 litrů 1,1 kW s průtokem 280 litrů/min (8551403106)
• Tichý kompresor, nádrž 100 litrů 2,2 kW s průtokem 480 litrů/minutu (8551403108)
• Nádrž kompresoru 100 litrů 2,2 kW s průtokem 480 litrů /minuta (8551404000)
• Kompresor nádrže 200 litrů 2,2 kW s průtokem 300 litrů/min (8551404010)
- Hydraulický olej (č.v. 790030046) . Olejová nádrž s množstvím 4950 ml.
Sada 8 kulatých razníků od 10 do 30 mm, pro obrábění kroužků, kloubů, ložisek atd. (art. 754758311) Dodáváno s adaptérem. - Rozsáhlá řada tlačných kolíků a vodicích pouzder pro zarážení drážek pro pero od 2 do 25 mm. (např.: 10 mm: art. 790008653). Pro správný výběr tohoto příslušenství kontaktujte naše produktové specialisty.
Doplňkové parametry
| Kategorie: | Hydraulické lisy |
|---|---|
| Hmotnost: | 660 kg |
| ? Lisovací tlak: | 100t |
| Max. lisovací tlak: | 100 t |
| Zdvih válce G: | 300 mm |
| Průměr válce: | 90 mm |

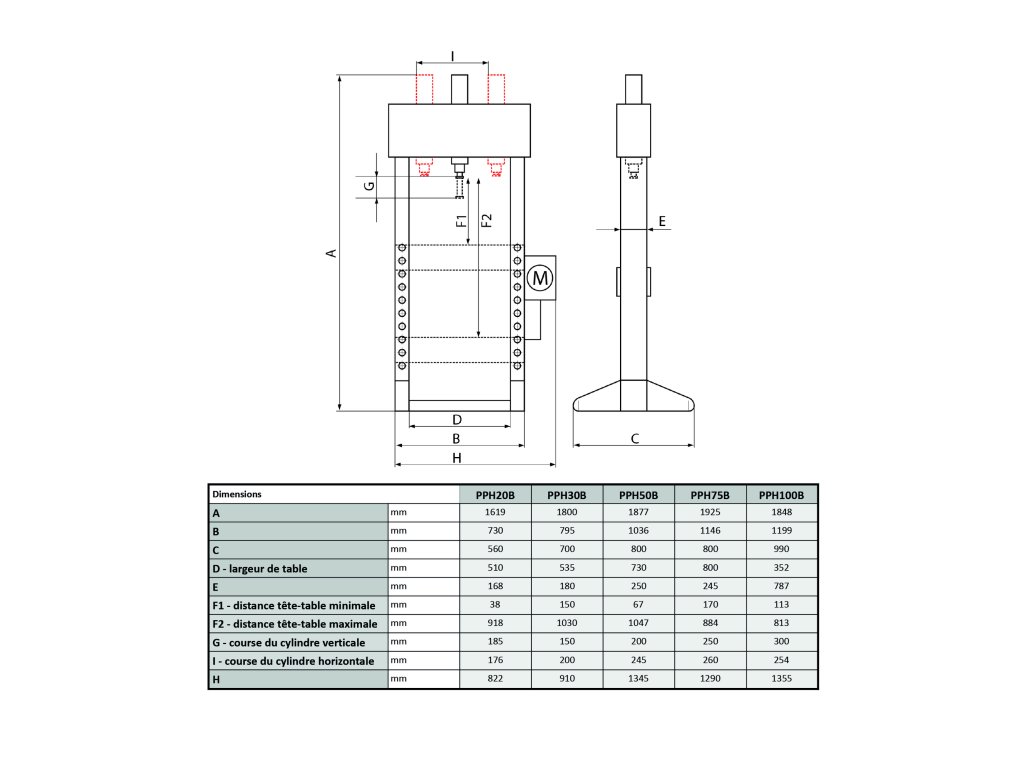

| Rozměr A: | 1848 mm |
| Rozměr B: | 1199 mm |
| Rozměr C: | 990 mm |
| Rozměr D: | 787 mm |
| Rozměr E: | 352 mm |
| Rozměr F min: | 113 mm |
| Rozměr F max: | 784 mm |
| Rozměr H: | 1355 mm |
| Rozměr I: | 254 mm |
| Válec: | mobilní |
| Požadované množství vzduchu: | 300 l/min |
| Požadovaný tlak vzduchu: | 7-8 bar |
| Rychlost klesání bez tlaku: | 200 mm/min |
| Rychlost klesání pod tlakem: | 10 mm/min |
| Rychlost stoupání: | 380 mm/min |
| Hmotnost: | 660 kg |
