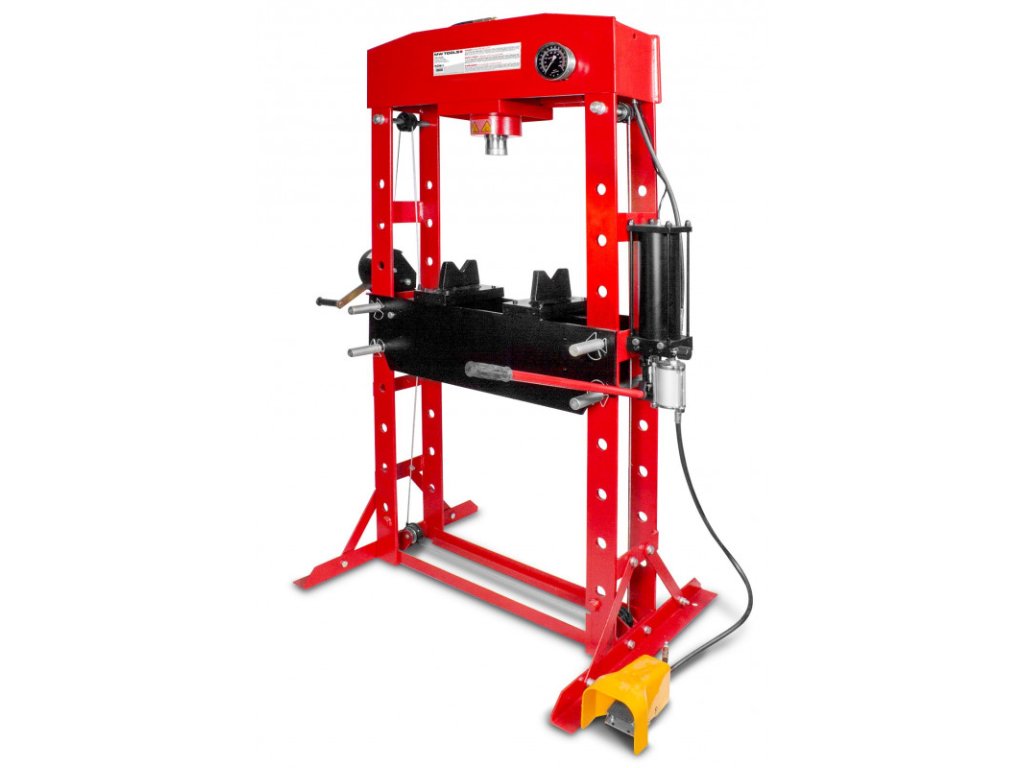

Pneumaticko-hydraulický lis MW-TOOLS PPH50B - 50t ruční/nožní

Detailní popis produktu

Pneumaticko-hydraulický lis MW-TOOLS PPH50B - 50t ruční/nožní

Elektrohydraulický dílenský lis 50t mobilní válec

Výhody:

• Ovládání stlačeným vzduchem (pedál) a ručně (páka)
• Bočně pohyblivý válec umožňuje přitlačení blíže k okraji rámu. Užitečné pro lisování bočních stran velkých kusů.
• Spolehlivý dvourychlostní čerpací mechanismus

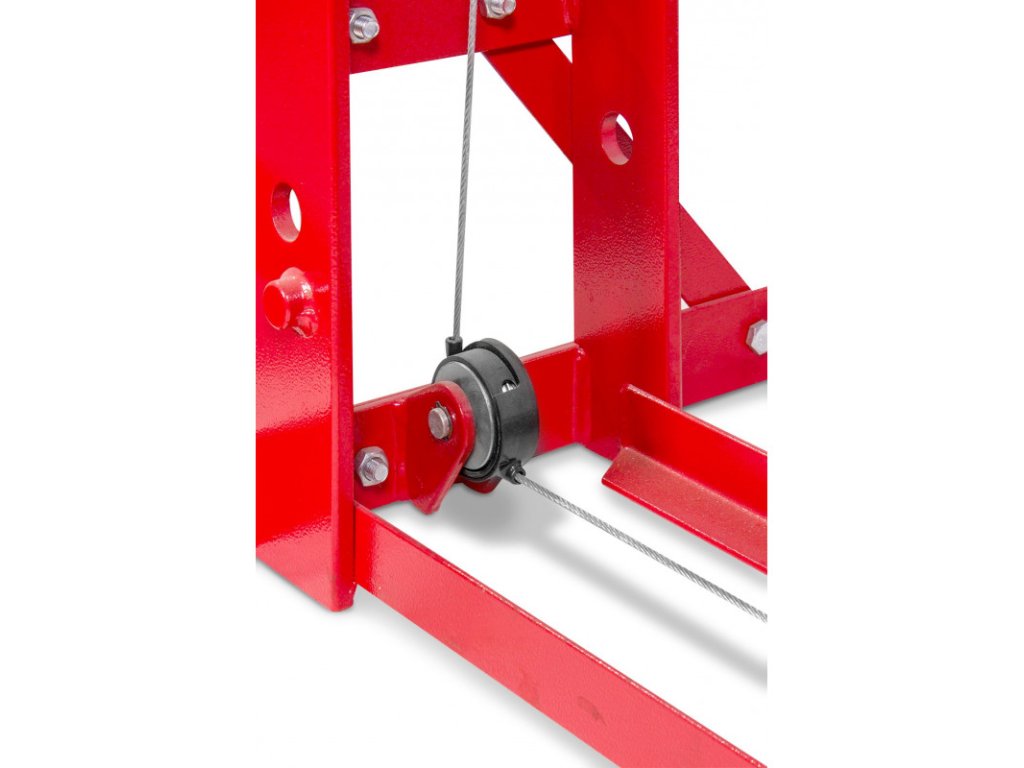

• Výškově nastavitelný pracovní stůl pomocí ručního navijáku, s rychlým a přesným polohováním
• Ovládání stlačeného vzduchu mobilním pedálem
• Dodává se se 2 lisovacími bloky (V-bloky)
• Volitelná sada děrovačů

Kapacita a rozměry:

• Kapacita: 50 tun

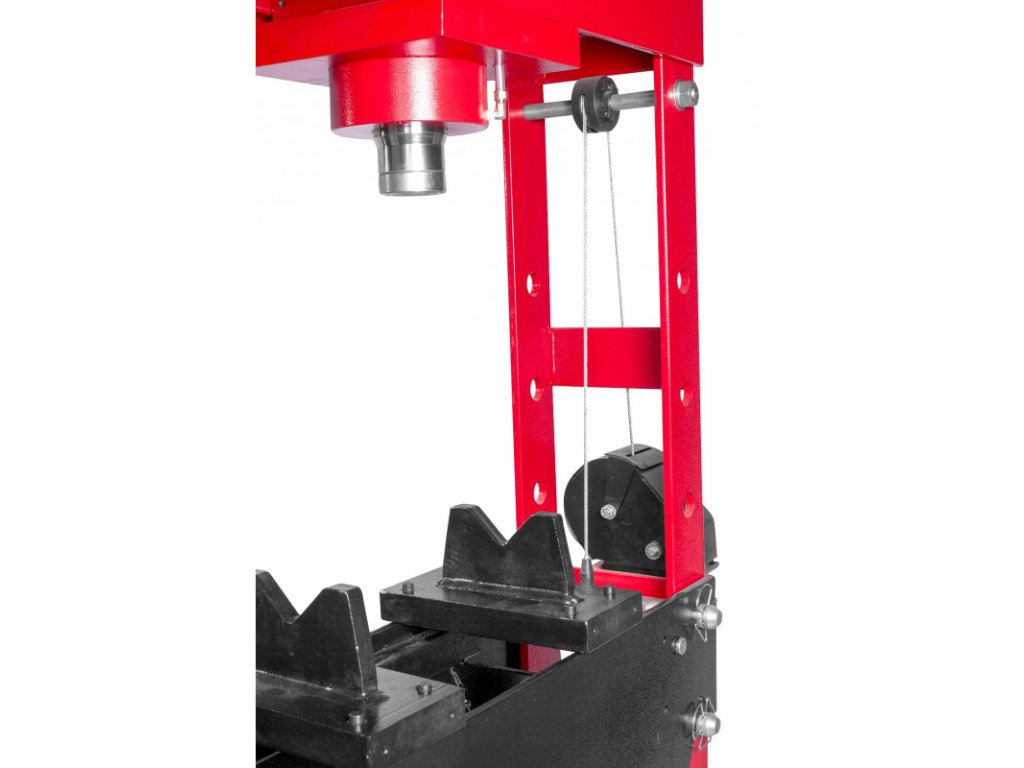

• Vertikální zdvih válce: 200 mm
• Horizontální zdvih válce: 245 mm (pohyblivý válec)
• Vzdálenost mezi pracovním stolem a hlavou válců: min. 67 mm - max. 1047 mm
• Vzdálenost mezi pracovním stolem a podlahou: min. 325 mm - max. 1305 mm
• Šířka lůžka / mezera mezi nohami: 730 mm

Vlastnosti :

• Manuální a pneumatický provoz:
• Hydropneumatické čerpadlo je ovládáno stlačeným vzduchem prostřednictvím nožního pedálu a poskytuje výkon a rychlost během provozu. Není potřeba žádná ruční síla.
• 2rychlostní čerpadlo: vysoká rychlost při přiblížení k obrobku bez zatížení a nižší rychlost při lisování. Rychlost se automaticky snižuje v případě protitlaku
• Ruční čerpadlo se ovládá pákou pro přesnou práci.
• Základní rám, na který jsou při lisování vyvíjeny všechny síly, je plně svařen z pevného rámu, což lisu dodává na pevnosti a dlouhé životnosti. K sestavení lisu nepoužíváme šrouby ani šrouby.

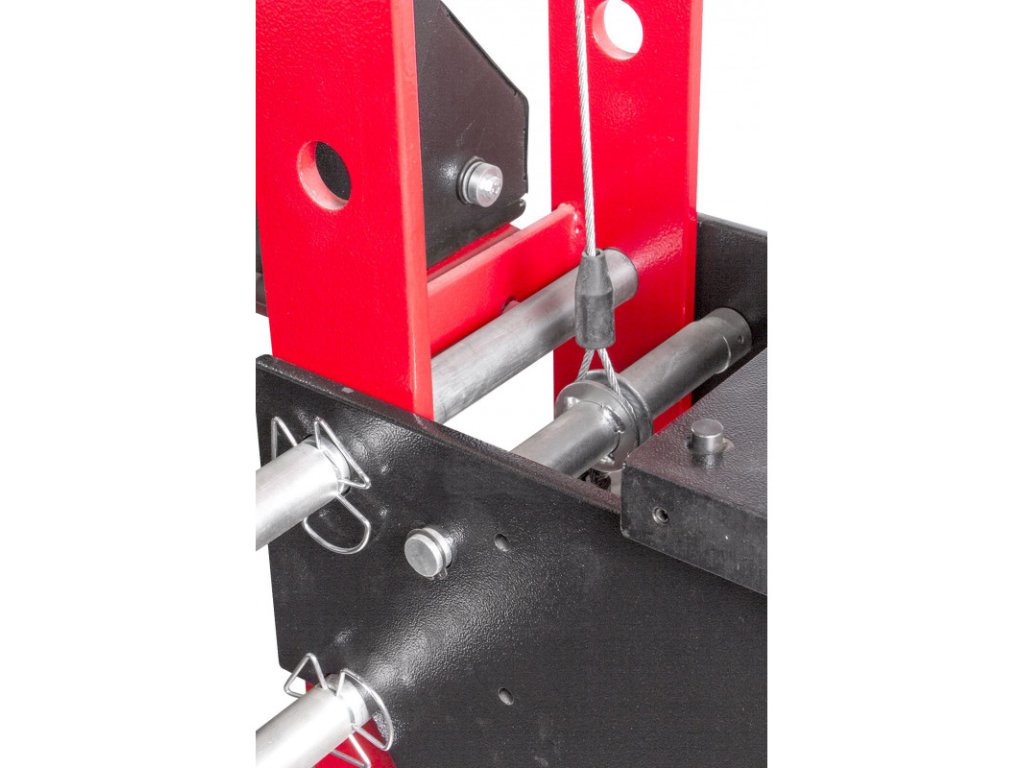

• Pracovní stůl je podepřen 4 odolnými pojistnými kolíky s bezpečnostními sponami, přičemž pracovní stůl spočívá na spodních 2 kolících. To usnadňuje nastavení výšky stolu, aniž by se kolíky zasekávaly.
• Čerpadlo s přetěžovacím ventilem
• Odnímatelná hlava válců (vnitřní průměr sání: 25 mm). Umožňuje připojit volitelnou sadu razníků nebo jiných forem lisů a zavíracích nožů k hlavě válců (art 754758311).
• Pracovní tlak stlačeného vzduchu: 7,5 až 8,5 bar a průtok vzduchu: 200 l/min
• Ventil na stlačený vzduch s nožním pedálem a připojením EURO konektorem

Dodává se s:

• Pneumatický pedál pro ovládání stlačeného vzduchu
• Sada V bloků pro rovnání nebo lisování hřídelí, tyčí a trubek. Rozměry bloku ve tvaru V: délka 276 mm, šířka 130 mm, výška 130 mm.

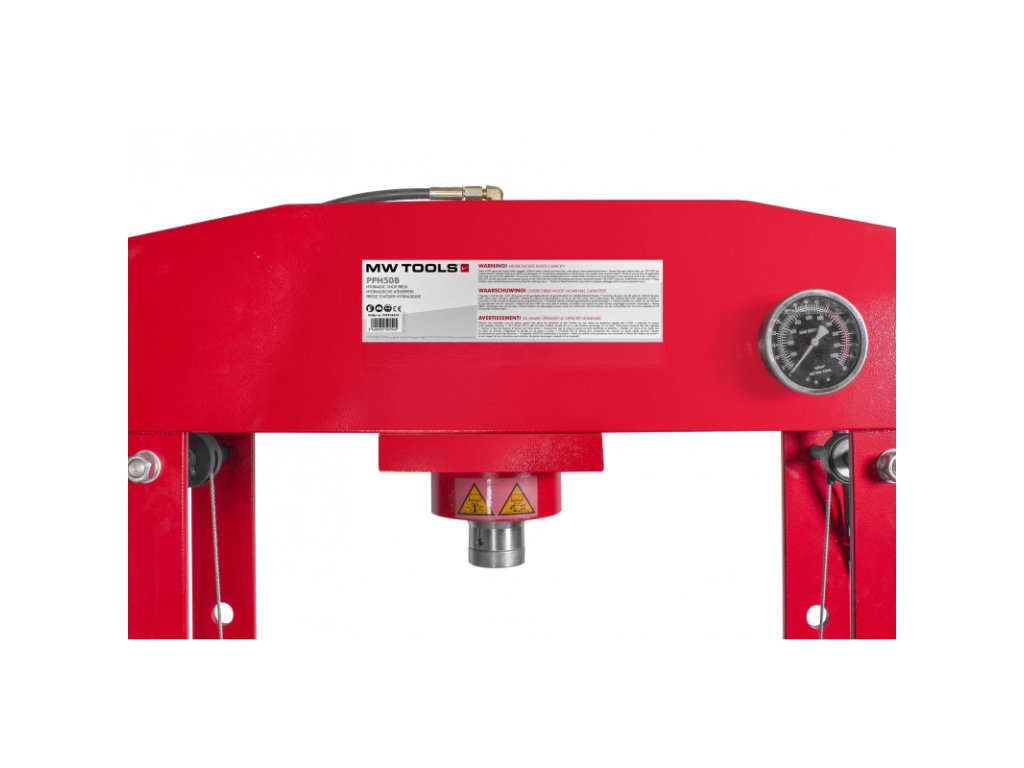

• Manometr s indikací lisovací síly
• Předem naplněný hydraulickým olejem
• Snadná montáž: lis je dodáván v jednom kuse. Na místě se montují pouze 2 boční podpěry

Volitelné kompresory:

• Tichý kompresor, 50 litrová nádrž 1,1 kW s průtokem 280 litrů/min (8551403106)
• Tichý kompresor, nádrž 100 litrů 2,2 kW s průtokem 480 litrů/min (8551403108)
• Kompresor 100 litrů nádrž 2,2 kW s průtokem 480 litrů/min (8551404000)
• Kompresor s nádrží 200 litrů 2,2 kW s průtokem 300 litrů/min (8551404010)

Možnosti:

• Sada 8 kulatých razníků od 10 do 30 mm, pro obrábění kroužků, těsnění, ložisek atd. (Art. 754758311) Dodáváno s adaptérem.
• Ocelová ochranná mřížka, pro ochranu dílů při lisování (č. 757170224)
• Hydraulický olej (art. 790030046). Olejová nádrž s množstvím 2400 ml.
• Rozsáhlý sortiment tlačných kolíků a vodicích pouzder pro zatlačování drážek od 2 do 25 mm. (např.: 10 mm: art. 790008653). Pro vhodný výběr tohoto příslušenství kontaktujte naše produktové specialisty.

Alternativní lisy:

• 15tunový hydraulický lis s ručním ovládáním (art 757170150)
• 20tunový hydraulický lis s ručním a nožním ovládáním (č.v. 757170154)
• 30tunový hydraulický lis s ručním a nožním ovládáním (č.v. 757170155)
• 50tunový hydraulický lis s ručním a nožním ovládáním (obj. č. 757170156)
• Pneumatický hydraulický lis 20 tun (art 757170220)
• Pneumatický hydraulický lis 30 tun (art 757170300)
• Pneumatický hydraulický lis 75 tun (art 757170075)
• Elektrohydraulický lis 50 tun 1x230V (art 757170160)
• Elektrohydraulický lis 75 tun 3x400V (art 757170161)
• Elektrohydraulický lis 100 tun 3x400V (art 757170162)
