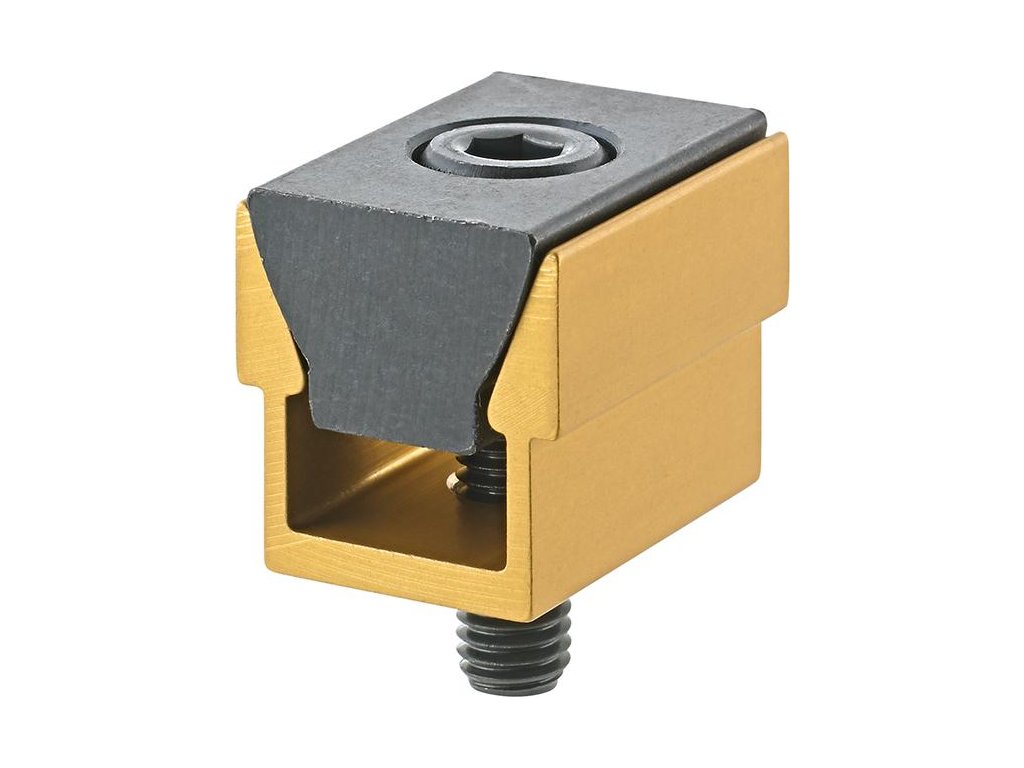

Upínka s dvojitým klínem IBT šířka 49,7 mm (82000)

Kód: 39170240
4 586 Kč 3 790 Kč bez DPH
Skladem do 48 hodin

Upínka s dvojitým klínem IBT - Univerzální upínací systém k upínání obrobků všech tvarů, pravoúhlých, šikmých, konkávních nebo konvexních

Detailní informace

Detailní popis produktu

Upínka s dvojitým klínem IBT šířka 49,7 mm (82000)

 Dvojitý klínový upínák

Univerzální upínací systém k upínání obrobků všech tvarů, pravoúhlých, šikmých, konkávních nebo konvexních.

Použití: Speciálitou tohto upínacího přípravku je ocelový šroub (pevnost 10.9) s excentrickou hlavou. Excentr zajišťuje upnutí při velmi vysoké upínací síle. Jako upínací prvek slouží mosazná šestihranná podložka.

Použití: S dorazovými kolíky a 1 nebo 2 upínacími šrouby můžete upnout každý obrobek nejrůznějších tvarů. Nízká konstrukce umožňuje snadné obrábění povrchu obrobku. Při programování CNC tak není nutné brát v úvahu polohu upínacích drápů. Kromě toho dovolují malé rozměry prostorově úsporné vícebodové upnutí. Upínací svorky lze použít i jako doraz.

Provedení: Hliníkový profil s povrchovou úpravou, kalený ocelový klín. Díky malým rozměrům je možné upnutí ve více bodech.

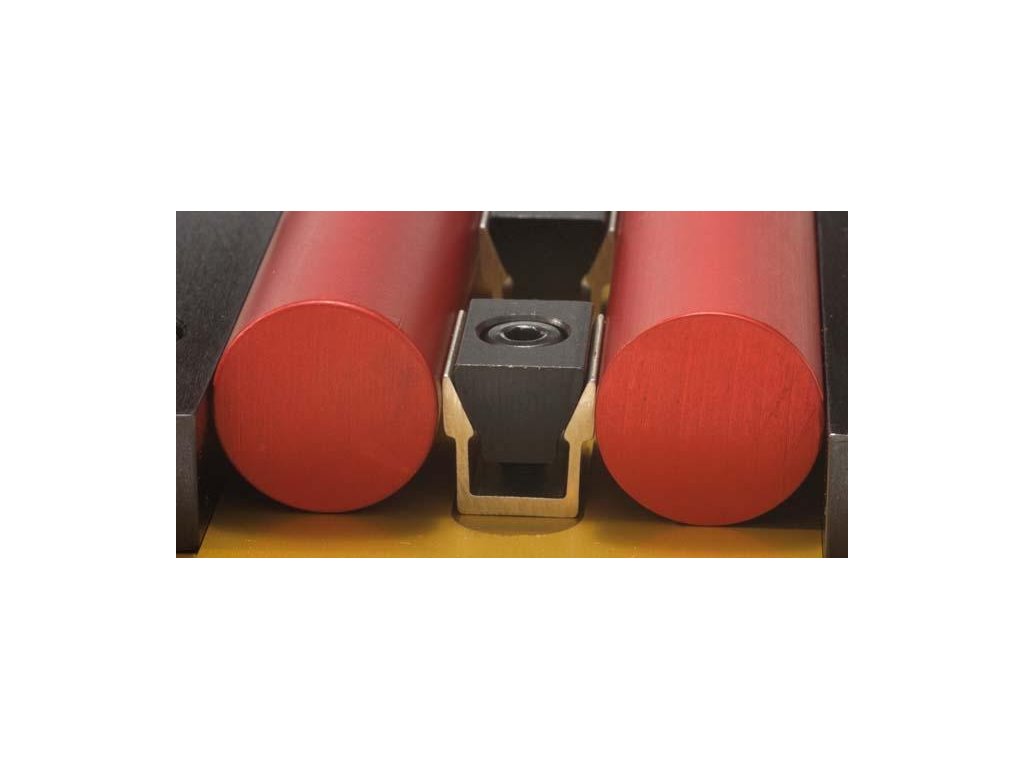

Použití: Pomocí jediného upínacího prvku jsou současně upnuty 2 obrobky. Ideální pro upnutí kulatých a pravoúhlých obrobků

Technické parametry

Šířka B: 49,7 mm
max. rozevření: 53 mm
Výška H: 51,5 mm
Délka L: 63,5 mm
Rozměr B1: 41,2 mm

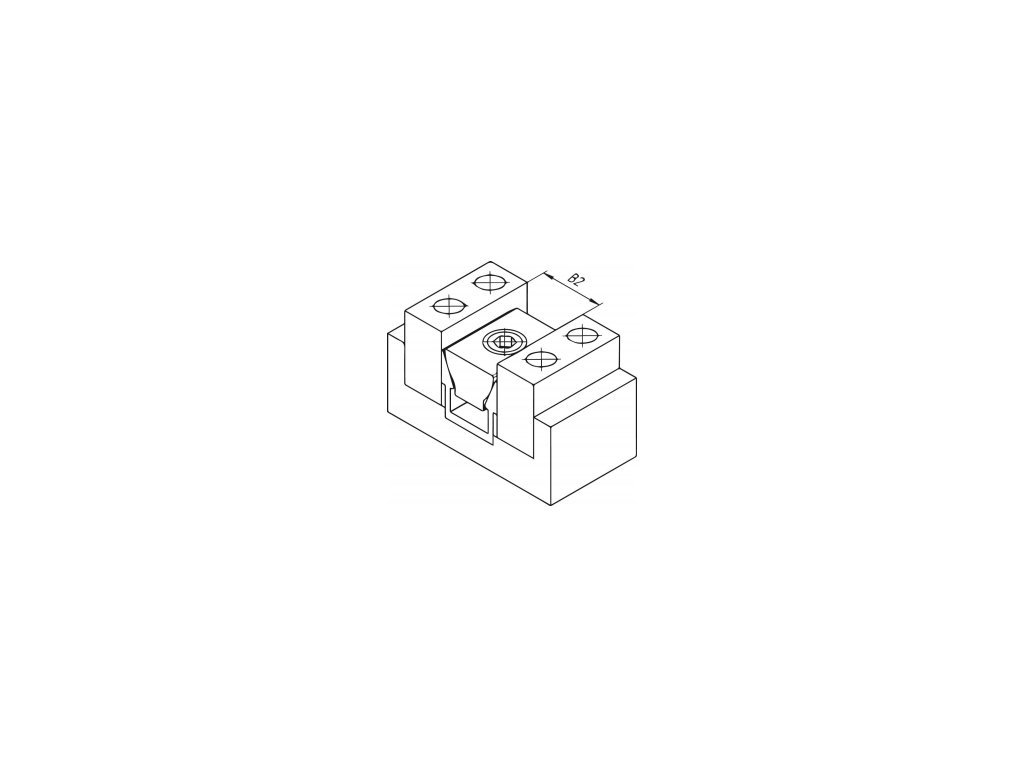

Rozměr B2: 49,7 mm
Rozměr H2: 25,4 mm
Šroub: M16
SW: 14
Upínací síla: 26,7 kN



Doplňkové parametry

Kategorie: Upínací nářadí
Záruka: 2 roky
Hmotnost: 1.45 kg
