Svislá upínka AMF 6800NI INOX s vodorovnou patkou - velikost 2(95042)

Kód: 39350020
958 Kč 792 Kč bez DPH
Skladem do 48 hodin

Svislá upínka AMF 6800NI s vodorovnou patkou, ocel INOX

Detailní informace

Detailní popis produktu

Svislá upínka AMF 6800NI INOX s vodorovnou patkou - velikost 2 (95042)

Svislá upínka s vodorovnou patkou, ocel INOX, leštěná

Provedení: Svislá upínka s otevřeným přídržným ramenem a vodorovnou patkou. Pozinkovaný a pasivovaný. Nýty z oceli INOX se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 0 a 1. Místa uložení namazána. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Pojistka proti ztrátě přítlačného šroubu na konci upínacího ramena.

Rozsah dodávky: Svislá upínka komplet s přítlačným šroubem INOX. Vhodný i pro potravinářský průmysl.

Upozornění: Příčné rameno pro 2-bodové upnutí viz (obj. č. 3946).

alpha*: Úhel otevření je možné prodloužit nalisováním dorazového kolíku.

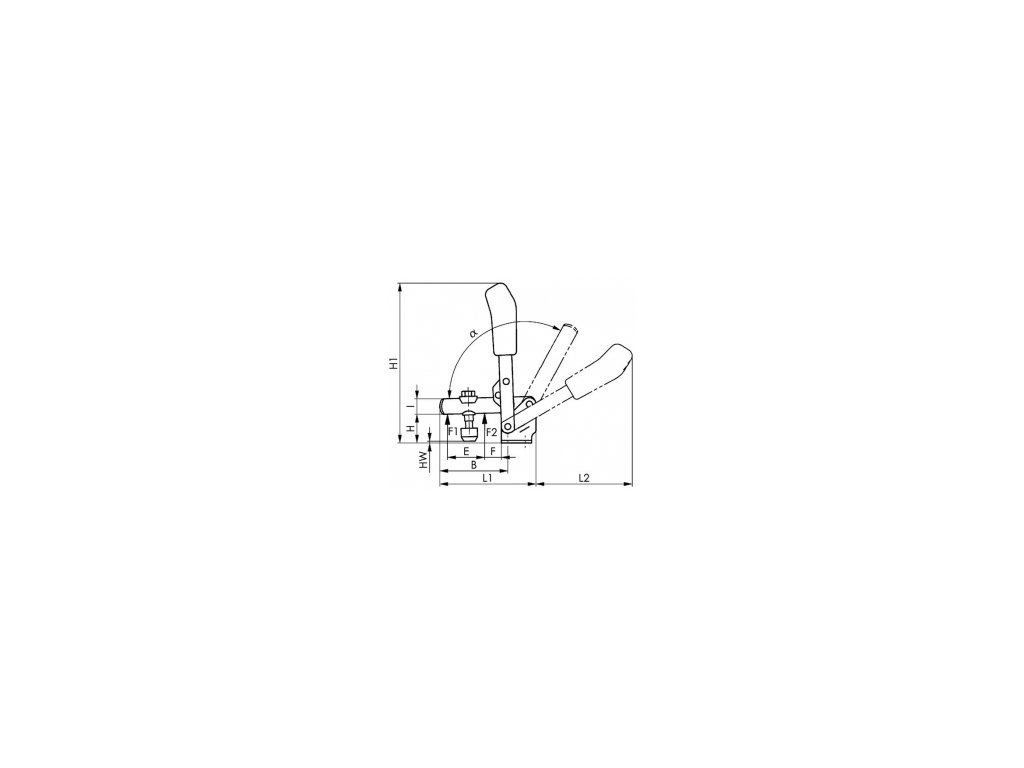

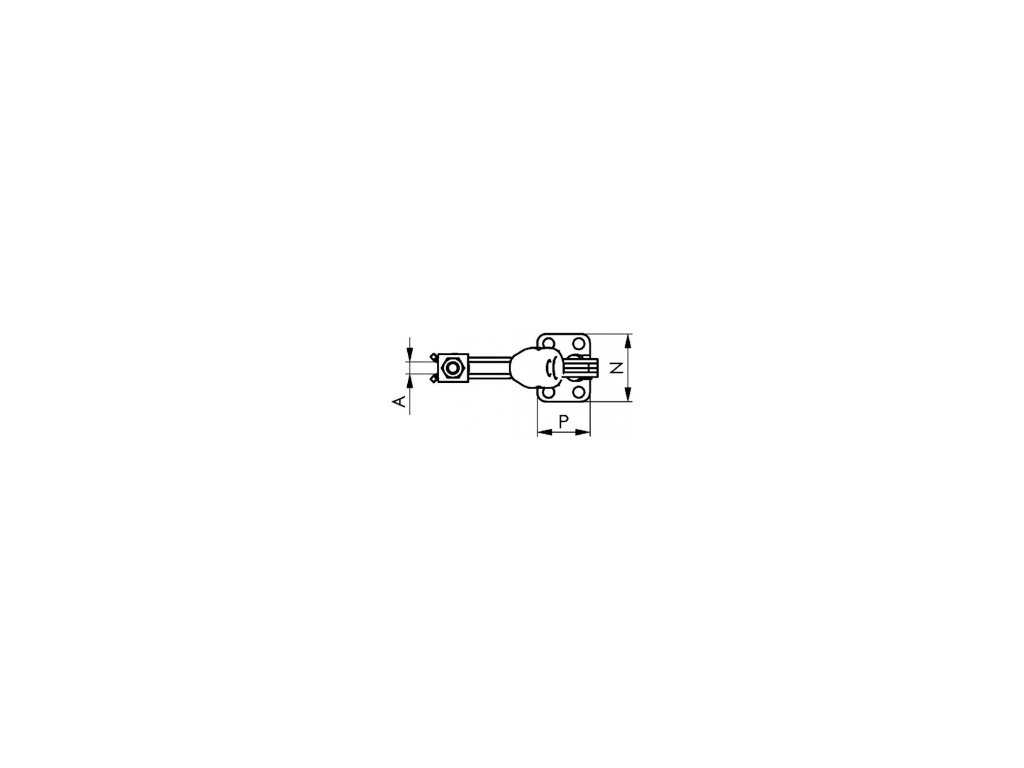

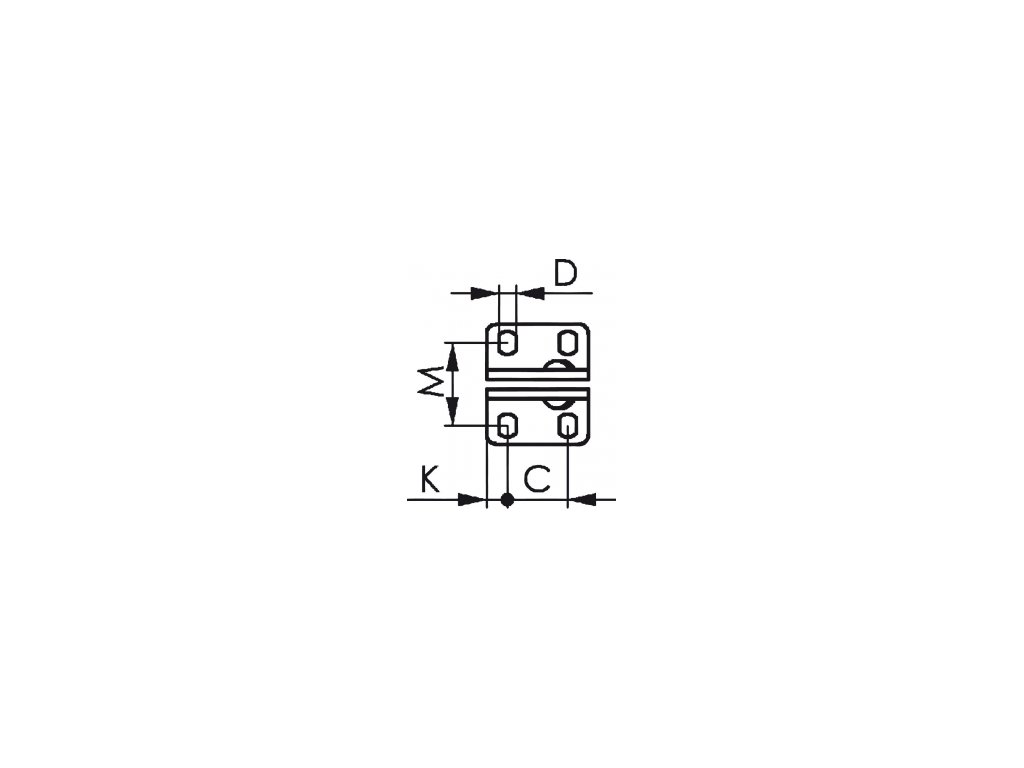

Technické parametry:

F1: 0,8 kN
F2: 1,2 kN
Přítlačný šroub: M6 x 35
Hmotnost: 175 g
A: 6
B: 52
C: 20
D: 5,5
E: 25
F: 11
H: 23
H1: 139,5
HW min.: -3
HW max.: 4,5
I: 12
K: 6
L: 12,5
L1: 78
L2: 89
M: 27
M1: 27
N: 43
P: 32
alpha: 105°
alpha*: 60°





Doplňkové parametry

Kategorie: Upínací nářadí
Záruka: 2 roky
Hmotnost: 0.19 kg
