Svislá upínka AMF 6800 s vodorovnou patkou - velikost 5 (90050)

Kód: 39360050
1 564 Kč 1 293 Kč bez DPH
Skladem do 48 hodin

Svislá upínka AMF 6800 s vodorovnou patkou, pozinkovaná.

Detailní informace

Detailní popis produktu

Svislá upínka AMF 6800 s vodorovnou patkou - velikost 5 (90050)

Svislá upínka s vodorovnou patkou, pozinkovaný a pasivovaný

Provedení: Svislá upínka s otevřeným přídržným ramenem a vodorovnou patkou. Pozinkovaný a pasivovaný. Nýty z oceli INOX se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 0 a 1. Místa uložení namazána. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Pojistka proti ztrátě přítlačného šroubu na konci upínacího ramena.

Robustní pro okolní teplotu od -10 ° C do + 80 ° C

Rozsah dodávky: Svislá upínka komplet se zušlechtěným pozinkovaným přítlačným šroubem.

alpha*: Úhel otevření je možné prodloužit nalisováním dorazového kolíku.

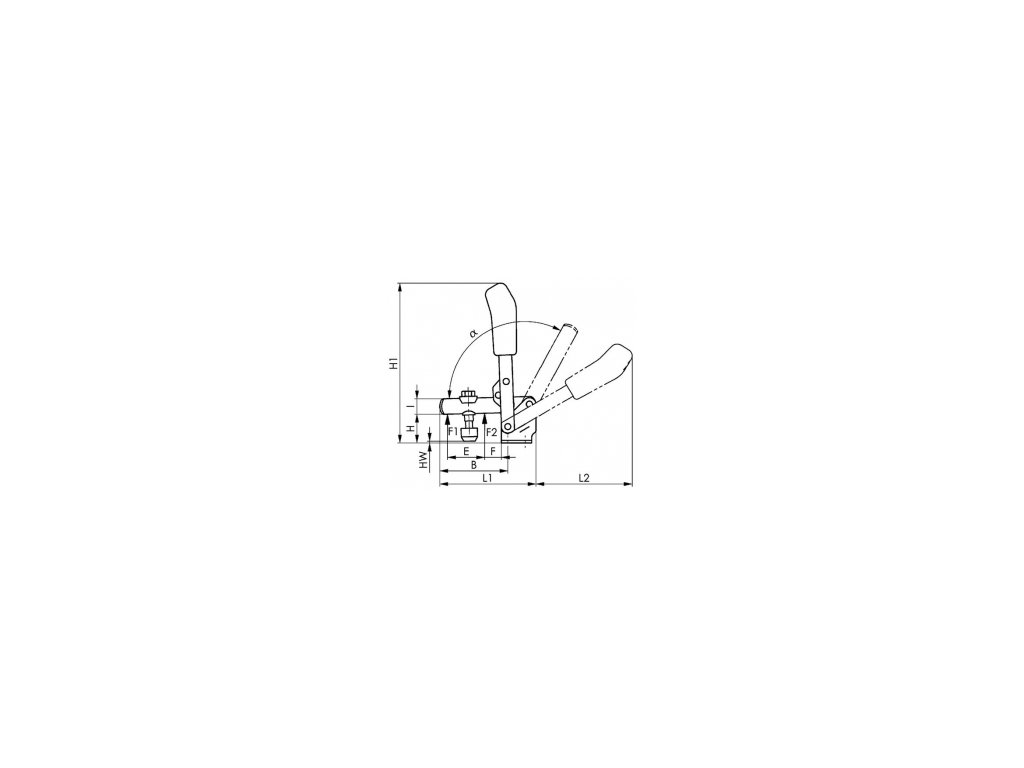

Technické parametry:

F1: 3 kN
F2: 5 kN
Přítlačný šroub: M12 x 80
Hmotnost: 1480 g
A: 14
B: 140
C: 45
D: 8,5
E: 73
F: 34
H: 55,8
H1: 281
HW min.: -3
HW max.: 27,5
I: 25
K: 9,5
L: 26,5–31,5
L1: 195
L2: 185
M: 145–50
M1: 45
N: 70
P: 65
alpha: 115°
alpha*: 60°



Doplňkové parametry

Kategorie: Upínací nářadí
Záruka: 2 roky
Hmotnost: 0.48 kg

Buďte první, kdo napíše příspěvek k této položce.

Pouze registrovaní uživatelé mohou vkládat články. Prosím přihlaste se nebo registrujte.

Buďte první, kdo napíše příspěvek k této položce.

Pouze registrovaní uživatelé mohou vkládat články. Prosím přihlaste se nebo registrujte.

Nevyplňujte toto pole:

Společnost AMF založená v roce 1890 je výrobcem upínací techniky a dodavatelem systému inovativních upínacích technologií.  Firma AMF, která díky své specializaci v různých systémech upínacích technologií se stala kompetentním partnerem mnoha průmyslových odvětví. Technologie, které přispívají k optimalizaci procesů a zvýšení produktivity, jsou dnes jako konkurenční výhody důležitější než kdy jindy.
Řízení jakosti s certifikací podle normy ISO 9001.

×
